倒顺开关怎么用,倒顺开关接线与原理图看一看

作者:老电工时间:2022-07-22 05:47:12

倒顺开关主要控制电机的正反转,可以控制三相电机和单相电机,三相电机实现正反转,主要靠改变三相电源相序来实现。三相电源的任意两相电源对调即可实现反转,单相电机的公共端是变化的,主要由主绕组两端与固定的副绕组一端交替组成公共端,达到正反转控制目的。

倒顺开关的使用方法

如下图:

倒顺开关怎么用,倒顺开关接线与原理图看一看

图1:倒顺开关接线

1、3、5接输入380V电源,2、4、6接电机线。

1、当倒顺开关的档位在停止上,1、3、5与2、4、6不导通,电机停止。

2、当倒顺开关向左旋转45度时,正转。1、2导通,3、4导通,5、6导通,输出电源相序为U、V、W,电机正转。

3、当倒顺开关向右旋转45度时,反转。1、2导通,3、6导通,5、4导通,输出电源相序为U、W、V,电机反转。

倒顺开关怎么用,倒顺开关接线与原理图看一看

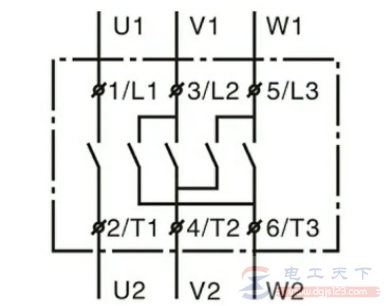

图2:倒顺开关原理图

倒顺开关不管是正转档位,还是反转档位,1、2都是导通的,正转3、4之间5、6之间导通,反转3、6之间5、4之间导通,倒顺开关实现换相功能,对三相电机进行正反转控制。

倒顺开关怎么用,倒顺开关接线与原理图看一看

图3:单相电机线圈

单相电机有两组线圈,一副主绕组,一副副绕组。主绕组与副绕组一端连接在一起接出一根公共端。主绕组与副绕组另一端与电容并联。

单相电机引出三根线头,a、b、c三根。给a、c两线通入220V电压,单相电机正转。给a、b两线通入220V电压,单相电机反转。

有正、反转功能的单相电机,主绕组与副绕组功率一样。

倒顺开关怎么用,倒顺开关接线与原理图看一看

图4:单相电机接线

1、3接入220V电源,5号端子不接,2、4、6接电机引出线a、c、b。

当倒顺开关向左旋转45度时,正转。1、2导通,3、4导通。单相电机主绕组a、c通入220V电源,单相电机正转。

当倒顺开关向右旋转45度时,反转。1、2导通,3、6导通。单相电机副绕组a、b通入220V电源,单相电机反转。

单相电机引出三根线头不确定哪一根为公共端时,使用万用表电阻档测量单相电机a、b、c三根线头,两两相测,测量的阻值结果为一大两小。测量阻值最大的两根线头为b、c两线,剩下一根为公共端a线。
