单相电机正反转原理及接线图(多图)

只有了解了单相电机的正反转原理，在给单相电机接线时才不会犯错，了解单相电机中运转线圈与启动线圈的工作方式，串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定电机的正反转。

单相电机正反转原理及内部接线图

一、单相电机的正反转原理

单机电机中有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，单相电机的启动线圈在启动后仍然工作，而且是一直工作在电路中。

启动线圈电阻比运转线圈电阻大些，可以用万用表测量其值大小。

启动的线圈串了电容器的，即串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

当串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。

与三相电动机的顺逆转控制相比，单相电动机实现顺逆转控制并非易事，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。

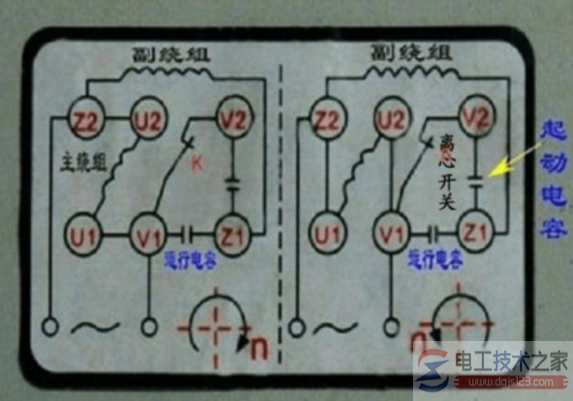

有接线盒的单相电动机内部接线图

上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。

单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。

单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组。

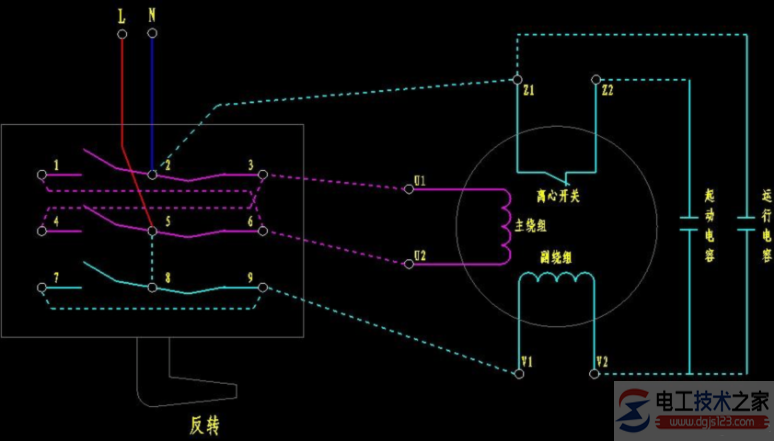

二、单相电机的原理分析

单相电机的接线方法，是在副绕组中串联（不是并联）电容，再与主绕组并联接入电源； 只要调换一下主绕组与副绕组的头尾并联接线，电机即反转。

如果电机是3条出线的，其中一条是公共点，（分别与另外2条线的测电阻其值较小）接电源零线。

然后，把剩下的两条线并联电容，在电容的一端接220V电源相（火）线即可。

若要改变电机转向，则需要把220V电源相（火）线接在电容的另一端。
