单相电动机正反转接线，记住几个关键点

一台单相电机（吊机用）要求接一个正反转控制开关线路，很多家装电工对于电机的正反转很少会接，特别是单相电机，一般三相电机用倒顺开关是三进三出，单相电机（吊机用）多为二进四出，单相电动机正反转怎么接线，下面来了解下。

单相电动机正反转接线要求

如下图：

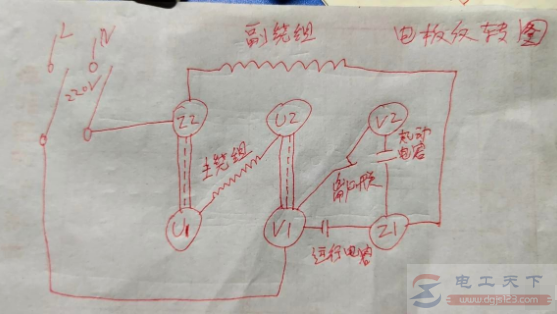

单相电机二进为零火线，四出为电机接线（二进四出必须记住），下面有几张手工图纸，图一图二是电机通过改变桩头连接片连接方法来改变电机的运转方向，

上图的连接片忘记标注了（中间虚线两边实线），其中运行电容在电机中已接好，可以看成在图纸上没有，那么电机的正反转是通过调节桥接主绕组与富绕组的正反方向而达到改变电机运转方向，以上只是一个原理实验操作，虽然能正常进行正反转，但在实际使用中还需要用倒顺开关进行控制。

下图是实际倒顺开关接线图

（上图为图一）

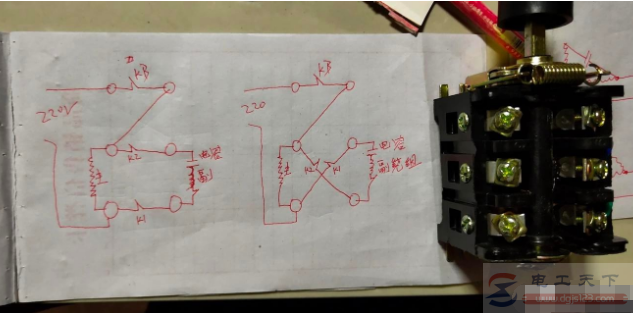

上图中K1.2是倒顺开关手柄打到中间的一个关闭作用，K3手柄在中间关，打到两边导通，主绕组接电机桩头的U2接线柱，富绕组通过串联电容接电机桩头的U2，如下图。

在上图中主绕组电阻大约为1.8欧姆左右，副绕组可以用万用表电容档测量，在上图中的正反转线路图与右边的实物开关完全一样，下面四个接线柱通过它的交叉对接与平行对接的变化来控制主绕组与副绕组的交叉变化，从而达到控制电动机的正反转的目的。
