单相双电容电动机怎么接线?多种接线方法图解

作者:老电工2019年11月18日 10:19

单相双电容电动机的接线问题是否困扰着你,对单相双电容电机怎么正确接线,先将启动电容与离心式开关串联,然后与运行电容进行并联,单相双电容电动机的正确接线方法,如图所示。

单相双电容电动机的接线方法

一、单相电动机的启动电容与运行电容

农用电器和日用电器中有一种高转矩单相电动机,这种电动机的电路中分别接有启动电容和运行电容。

其中:

(1)启动电容只在电动机启动过程中工作,当转速达到一定值时就及时退出。启动电容的容量相对较大,以保证电动机有较高的启动转矩。

(2)运行电容只在电动机工作时起作用,运转电容的电容量相对较小,以保证有较好的运转特性。

这类电动机的二次绕组中大多串接有离心式启动开关,正确接线时,启动电容应和离心式开关串联,再和运行电容进行并联。

单相双电容电动机的正确接线方法,如下图:

单相双电容电动机怎么接线?多种接线方法图解

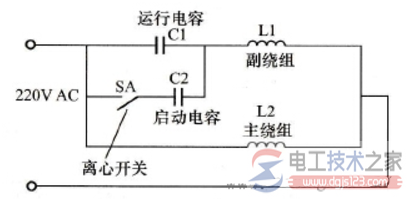

图1 单相双电容电动机正确接线图

当电动机启动以后,一旦电动机的转速达到额定转速的80%左右时,离心开关的触点就会断开,从而切断了启动电容与电路的连接,此时电动机电流减小,电动机进入了正常的运行状态。

使用中,如果将两个电容器的位置接反,把容量较大的启动电容与二次绕组直接串联,则会使二次绕组因过流而烧毁。

不同功率的双电容器电动机的电容量选择参考值如表1所列,供参考。

单相双电容电动机怎么接线?多种接线方法图解
