电动机绕组首尾端接线图及检测方法

有关电动机绕组首尾端的检测方法与接线图，一相绕组接36V交流电源，另外两相绕组串联并与灯泡接成回路，实现电动机绕组首尾端的检测判断。

电动机绕组首尾端检测的接线图

如果三相电动机绕组首尾端接错，电动机起动时，会引起振动、噪声、三相电流严重不平衡、电动机过热、转速降低，甚至电动机不转等故障。

改进后的办法：用交流电源和灯泡来检查电动机三相绕组的首尾端，检测电动机首尾端电路，以免接错。

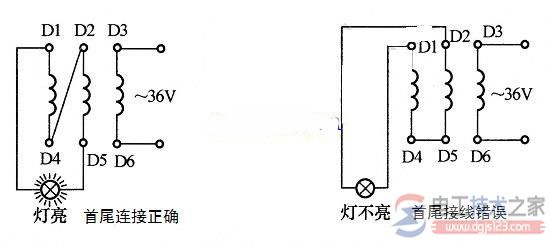

以下是电动机接线图，一相绕组接36V交流电源（若为小容量电动机，可直接接220V交流电源），另外两相绕组串联并与灯泡接成回路。

测试方法：

接通电源，若灯泡亮，则表示两相绕组首尾相连，作用在灯泡上的电压是两相绕组感应电动势之和；如果灯泡不亮，说明两相绕组首尾反接，作用在灯泡上的电压是两相绕组感应电动势之差。

标上标记后，将两串联绕组中的一相与接灯泡的绕组换接，按相同方法来判断就可以了。
