一台普通电动机的接线方式

为了弄清楚这台电动机的内部走线情况，把整个电动机都拆卸开来，以下是根据电动机的内部走线画出的电路原理图，并且是第一次对电机进行接线，下面具体来了解下。

电动机的接线原理图

如下图：

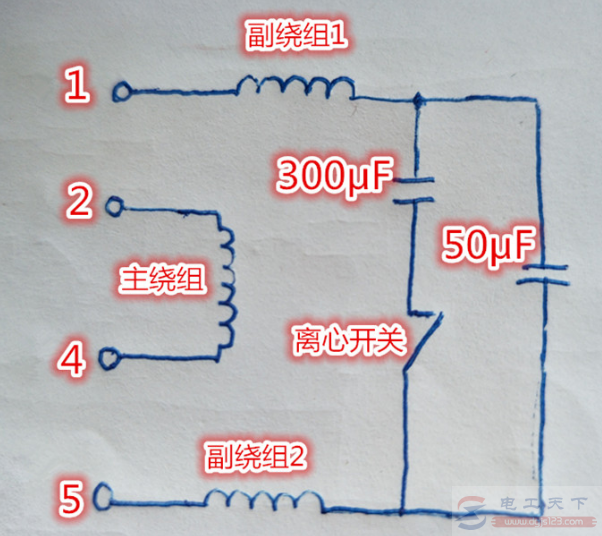

图1：电动机的接线原理图

碰到这种接线的单相电动机，经过检查只有2、4之间有3.5Ω的电阻，结合上面的图来看，2、4端正是接的电动机内部的主绕组，1、5端虽然接的是电动机的副绕组，但这个电动机的副绕组是分成两段的，在两段的中间接有电容器，受电容的影响，用万用表的小电阻电阻档没有办法测出来副绕组的直流电阻值。

所以测量1、5端不导通也正常，还有3、6本身没有接线，当然不可能导通了。那么，这台电动机剩下的引线是怎么接出来的？

图2：电动机的接线

与上面图中一样（因拆卸电动机手弄的特别脏，所以选用这张图来代替，接线方法和实际所接的电动机一样）。接倒顺开关时，发现已被掉到地上摔的不能转动了，就没有接。

最后，通过把1、2端连起来接出一根电源线，4、5端连起来接出一根电源线，通电试验电动机正转正常。然后，把1、4端连起来接一根电源线，2、5端连起来接一根电源线，通电电动机反转也正常，说明电动机接线正确。
