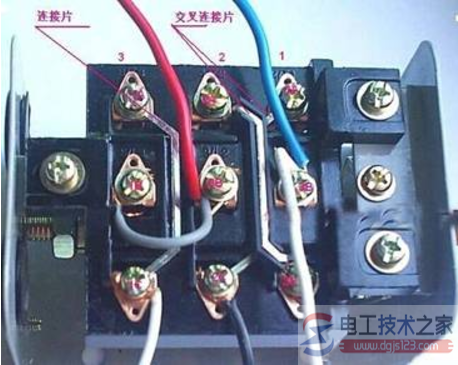

倒顺开关控制的单相电机正反转,如下图:

单相电机正反转的接线图

单相电机正反转的接线图

单相电机正反转的接线图

落地扇电机接线图,如下图:

单相电机正反转的接线图

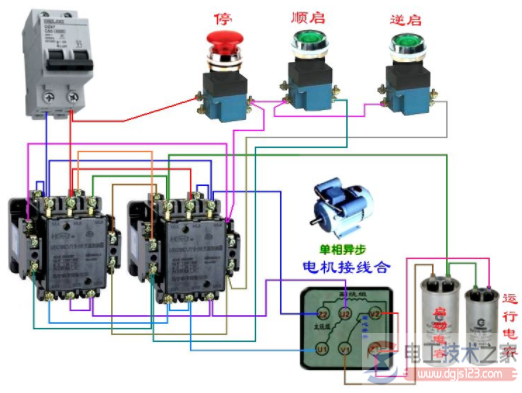

用接触器控制的,单相电机正反转,如下图:

单相电机正反转的接线图

在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了。

KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了。

单相电容电机接法:

单相电动机有三个抽头,首先用万用表电阻挡测量三个线头之间的电阻值,电阻最大的两个线头之间并联电容,另一个线头(公共端)接电源的一端。

然后,用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一端的电源线改接为另一端即可.

三个出线的单相电机主绕组、副绕组容易判断:

1、先两两测出三条线的阻值,记住最大值的两条线及其阻值,第三条线就是主、副的连接点;

2、分别测出接点与两端的阻值(这两个阻值之和必须等于上述的最大值)。其中阻值较小的是主绕组,阻值较大的是副绕组。

一般对于单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组。

设副绕组电阻为R1,主绕组电阻为R2, 则 R1>R2。(主绕组功率大,电阻小)。

用万用表测量比较三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子:其和另外两个端子之间电阻有最大值(R1串联R2),和第二大值R1)剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子

单相电机为什么有三根线 启动电容和电机怎么接线?如果电机本身没有接线图示,只能用万能表了,用电阻档测量出三组电阻数,最大的一组的两个端子为启动和工作绕组的串联,中间大小的一组为工作绕组的两个端子,较小的一组为启动绕组的两面个端子,把工作绕组和220VAC并联,启动绕组和电容串联后和电源并联。

以上就是关于《单相电机正反转原理及接线图》的全部内容了,了解单相电机的正反转原理,了解不同电气设备中单相电动机的正反转接线方法,更多内容请关注本站的电动机栏目。
