单相电机正反转原理及接线图(3)

作者:老电工时间:2017-07-30 15:06:59

单相电机正反转原理及接线图-第3页

四、单相电机正反转的接线图

在单相电机中,通常主绕组的线径较大,电阻值较小,匝数也较小。但有些正反转的单相电机并没有主副绕组之分。

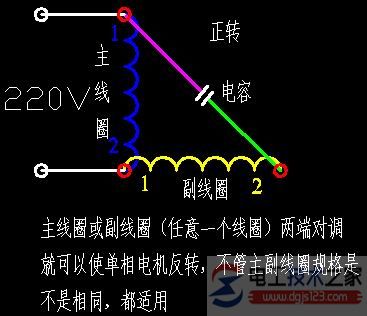

其实是这样,主线圈的1(2)接副线圈的2(1),这样就正传。

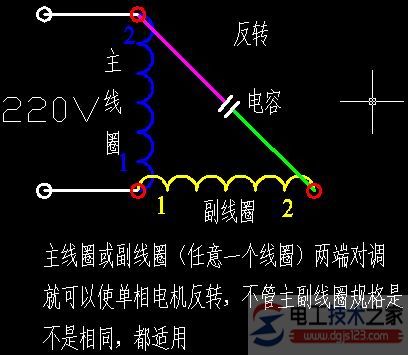

反过来 主线圈的1(2)接副线圈的1(2),这样就反转,

单相电机正反转的接线图

单相电机正反转的接线图

以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样。

另一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机。

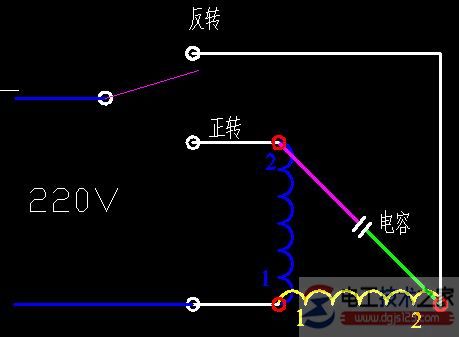

方法三:只适用于不分主副线圈的电机。如果单相电机两个线圈的外观上,明显不一样,就不能采用此方法!)

单相电机正反转的接线图

说明:洗衣机的电机就是不分主副的单相电机。(电工天下 www.dgjs123.com)

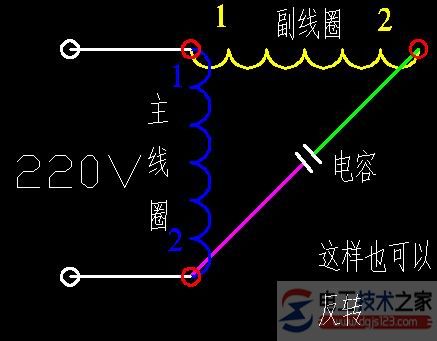

第一个图和第二个是一样的,第二个比较清楚一点,第二个图还可以变形为这样,这样也可以实现反转。

单相电机正反转的接线图

单相电机的画法二,如下图:

单相电机正反转的接线图
