三菱FX2N plc外部接线工具与电路图说明

三菱FX2N plc外部接线工具与电路图

一、项目所需设备、工具、材料 见表1。

表1


二、训练内容

1、 项目描述

本项目要求完成以下内容：

1)根据FX2N-48MR的端子图和PLC控制原理图，画出PLC系统的接线图；

2)完成PLC接线；

3)将提供的PLC程序利用计算机或手持编程器写入PLC；

4)按步骤操作，通过PLC系统的运行情况进行调试。



2、接线示意图

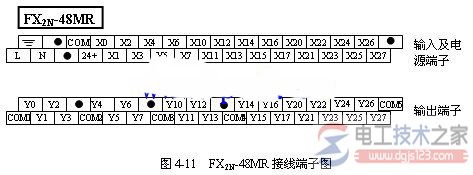

fx2n-48mr的输入输出端子如图4-11。

传感器采用三线式的接近开关，电容式、电感式、光电式均可。在操作叙述中以光电开关为例。图4-12为plc接线示意图。

3、操作基本要求

按照图4-13输入控制程序。按下sb1按钮，指示灯1亮，松开后，指示灯灭。

plc面板上的led指示灯与之相反。按下sb2按钮，指示灯2亮，松开后，指示灯灭。plc面板上的led指示灯与之同步。将一光亮物体接近光电开关，指示灯3亮。
