【图】西门子Step7硬件组态中组态TIM3V-IE模块的步骤分享

作者:老电工时间:2015-12-12 08:53:41

在Step7的硬件组态里组态TIM3V-IE模块的方法

TIM3V-IE在SINAUT系统只可以通过背板总线接连到上。

通过以太网口连接S7-400 plc(如下图1

西门子Step7硬件组态TIM3V-IE模块

图1 TIM4R-IE通过背板总线连接PLC

TIM3V-IE模块的连接步骤

1、在项目下插入S7-300站,打开S7-300的硬件组态,在硬件组态的界面里插入S7-300的机架。在第二槽中插入CPU315-2DP,然后在机架的第四槽中插入TIM3V-IE模块(如图2)。

2、双击TIM3V-IE模块,打开属性窗口,在属性窗口里选择不同的选项卡可以设置时钟同步、以太网的IP地址等参数,这里需注意的是在 “Option”选项卡中勾选“Save Configuration data on the CPU”。

3、编译硬件组态,编译完成后会生成CPU SDB数据块里面包括有TIM3V-IE的相关系统数据块,下载整个硬件组态到CPU中。就完成了对TIM3V-IE的组态。

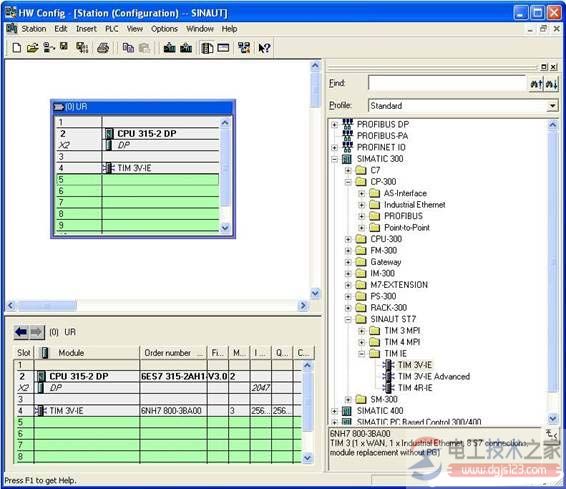

西门子Step7硬件组态TIM3V-IE模块


图2 TIM3V-IE与S7-300相连的硬件组态
