西门子s7-300系列plc安装过程与注意事项

1、西门子s7-300系列plc安装示意图

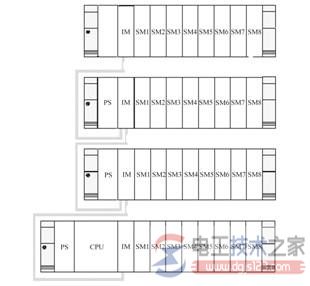

2、s7-300系列plc机架扩展

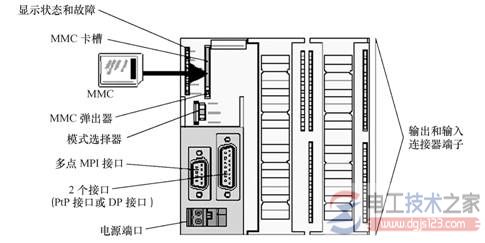

3、s7-300系列plc的cpu通讯接口

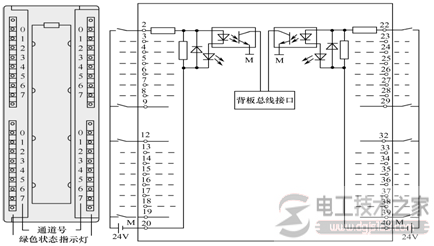

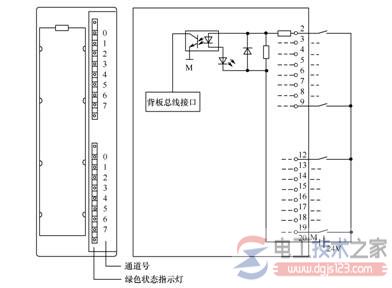

4、s7-300系列plc的i/o模块

5、安装注意事项

1)、不要将交流电源线接到输入端子上，以免烧坏plc；

2)、接地端子应独立接地，不与其它设备接地端串联，接地线裁面不小于2mm2；

3)、辅助电源功率较小，只能带动小功率的设备（光电传感器等）；

4)、一般plc均有一定数量的占有点数（即空地址接线端子），不要将线接上；

5)、输出有继电器型，晶体管型（高速输出时宜选用），输出可直接带轻负载（led指示灯等）；

6)、plc输出电路中没有保护，因此应在外部电路中串联使用熔断器等保护装置，防止负载短路造成损坏plc;

7)、输入、输出信号线尽量分开走线，不要与动力线在同一管路内或捆扎在一起，以免出现干扰信号，产生误动作；信号传输线采用屏蔽线，并且将屏蔽线接地；为保证信号可靠，输入、输出线一般控制在20米以内；扩展电缆易受噪声电干扰，应远离动力线、高压设备等。

8)、输入/断开的时间要大于plc扫描时间；

9)、plc存在i/o响应延迟问题，尤其在快速响应设备中应加以注意。
