西门子step7-mirco/win编程元素与项目组件的功能

有关西门子step7-mirco/win编程元素与项目组件，step7-micro/win为每个控制程序在程序编辑器窗口提供分开的制表符，主程序总是第一个制表符，后面是子程序或中断程序。

西门子step7-mirco/win编程组件

西门子s7-200的三种程序组织单位(POU)指主程序、子程序和中断程序。

西门子step7-micro/win为每个控制程序在程序编辑器窗口提供分开的制表符，主程序总是第一个制表符，后面是子程序或中断程序。

一个项目(Project)包括的基本组件有程序块、数据块、系统块、符号表、状态图表、交叉引用表。

程序块、数据块、系统块须下载到plc，而符号表、状态图表、交叉引用表不下载到plc。

程序块由可执行代码和注释组成，可执行代码由一个主程序和可选子程序或中断程序组成。程序代码被编译并下载到PLC，程序注释被忽略。

在“指令树”中 右击“程序块”图标可以插入子程序和中断程序。

数据块由数据(包括初始内存值和常数值)和注释两部分组成。

数据被编译后，下载到可编程控制器，注释被忽略。

系统块用来设置系统的参数，包括通信口配置信息、保存范围、模拟和数字输入过滤器、背景时间、密码表、脉冲截取位和输出表等选项。系统块如图1所示。

单击“浏览栏”上的“系统块”按钮，或者单击“指令树”内的“系统块”图标，可查看并编辑系统块。

系统块的信息须下载到可编程控制器，为PLC提供新的系统配置。

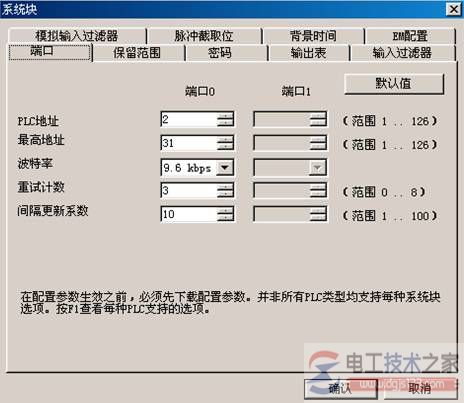

图1 “系统块”块对话框
