西门子s7-200系列plc基本结构的功能
西门子s7-200系列是一种可编程序逻辑控制器(micro plc)。它能够控制各种设备以满足自动化控制需求。
s7-200 的用户程序中包括了位逻辑、计数器、定时器、复杂数学运算以及与其它智能模块通讯等指令内容,从而使它能够监视输入状态,改变输出状态以达到控制目的。
紧凑的结构、灵活的配置和强大的指令集使s7-200 成为各种控制应用的理想解决方案。
1、s7-200 cpu
s7-200 cpu 将一个微处理器、一个集成电源和数字量i/o 点集成在一个紧凑的封装中,从而形成了一个功能强大的微型plc,参见图1。
当下载程序之后,s7-200 就可以按照逻辑关系监控i/o 设备从而实现应用要求。
图1 s7-200 plc
siemens 公司提供多种类型的cpu 以适应各种应用,表1中对各种cpu 的特性作一简单比较。

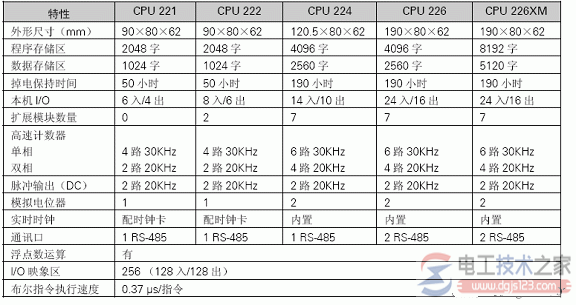

表1 s7-200 的技术指标
2、s7-200 扩展模块
为了更好地满足应用要求,s7-200 系列提供多种类型的扩展模块。可以利用这些扩展模块完善cpu 的功能。表2列出了现有的扩展模块。

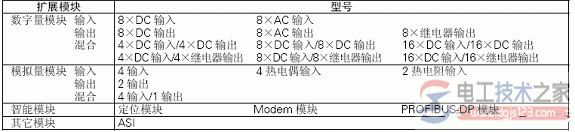

表2 s7-200 的扩展模块
3、s7-200 plc的电源输入
要使s7-200 plc工作,首先就是要给s7-200 的cpu 供电。
图2给出了直流供电和交流供电两种cpu模块的接线方式。在安装和拆除任何电气设备之前,必须确认该设备的电源已断开。
在安装和拆除s7-200之前,必须遵循适当的安全防护规范,并确认s7-200 的电源已断开。

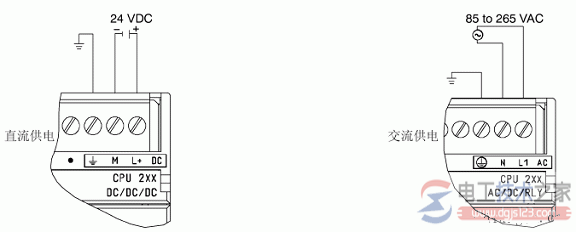

图2 给s7-200 cpu 供电
