西门子step7编程软件的基本功能与系统组态

有关西门子step7编程软件的基本功能与系统组态，包括程序编辑语法检查功能，软件功能的实现，step7编程软件的界面外观，系统组态中模拟量输入滤波、设置脉冲捕捉、输出表配置的相关知识。

西门子step7编程软件与系统组态

STEP7—Micro／WIN32的基本功能是协助用户完成开发应用软件的任务，如创建用户程序、修改和编辑原有的用户程序，编辑过程中编辑器具有简单语法检查功能。

同时它还有一边工具性的功能，如用户程序的文档管理和加密等。

此外，还可直接用软件设置plc的工作方式、参数和运行监控等。

一、基本功能

1、程序编辑语法检查功能

可以提前避免一些语法和数据类型方面的错误。梯形图和语句表的错误检查结果如图1所示。

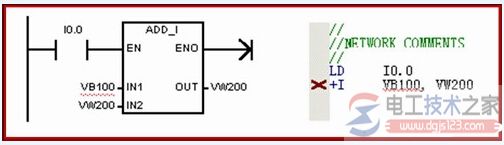

图1 错误检查结果

2、软件功能的实现

可以在联机工作方式(在线方式)下进行，部分功能的实现也可以在离线工作方式下进行。

联机方式：有编程软件的计算机或编程器与PLC连接，此时允许两者之间作直接的通信。

离线方式：有编程软件的计算机或编程器与PLC断开连接，此时能完成大部分基本功能。如编程、编译和调试程序、系统组态等。

二、外观

启动STEP 7-Micro/WIN 32编程软件，其主界面外观如图。

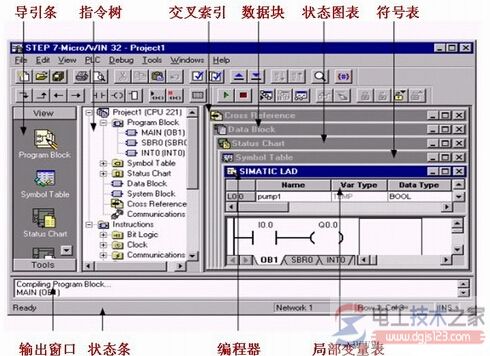

图2 主界面外观

界面一般可分以下几个区：菜单条(包含8个主菜单项)、工具条(快捷按钮)、导引条(快捷操作窗口)、指令树(快捷操作窗口)、输出窗口和用户窗口(可同时或分别打开图中的5个用户窗口)。

三、各部分功能

菜单条

工具条

导引条

指令树

交叉索引

数据块状态图表

符号表

输出窗口

状态条

编程器

局部变量表

四、系统组态

数字量输入滤波 如图3。

图3 数字量输入滤波

模拟量输入滤波

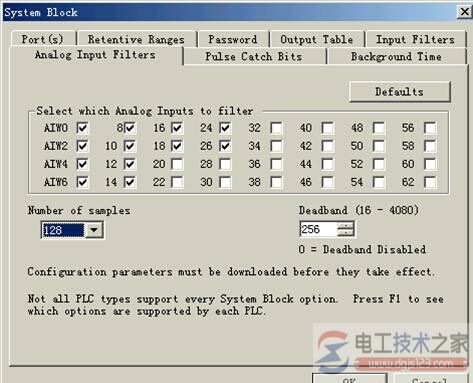

图4 模拟量输入滤波

设置脉冲捕捉

设置脉冲捕捉功能的方法：首先正确设置输入滤波器的时间，使之不能将脉冲滤掉。

然后，在System Block选项卡中选择Pulse Catch Bit选项进行对输入要求脉冲捕捉的数字量输入点进行选择，如图。系统默认为所有点都不用脉冲捕捉。

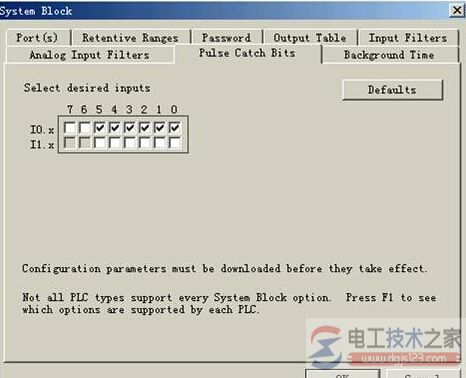

图5，设置脉冲捕捉

输出表配置

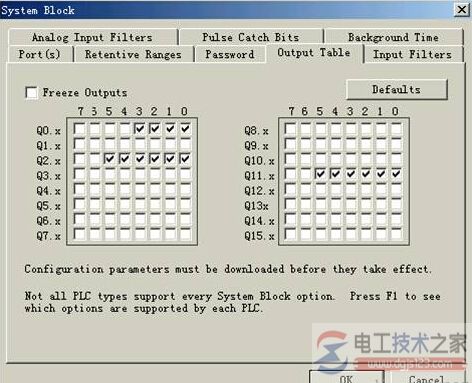

图6 输出表配置
