如何确定step7中工程项目需要MMC卡的空间量？

如何确定step7中工程项目需要MMC卡的空间量，确定控制程序所需的MMC卡的大小，将项目中所有程序块（OB、FC、FB、DB）占用装载内存（Load Memory Requirement）的数量相加。

step7中工程项目需要MMC卡的空间量

确定控制程序所需的MMC卡的大小，具体步骤如下：

1、在STEP7 Manager中打开您的Project；

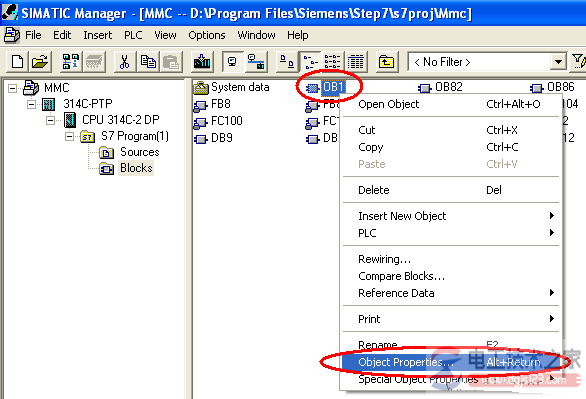

2、选中程序块，点击鼠标右键（或快捷键Alt + Enter）,打开程序块的属性页面：

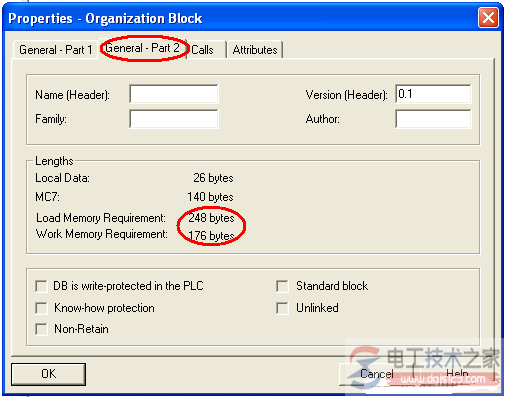

3、选择弹出窗口中的General-Part 2页面：

从上图中可以看出某个程序块在plc中占用装载内存和工作内存的字节数。

4、将项目中所有程序块（OB、FC、FB、DB）占用装载内存（Load Memory Requirement）的数量加在一起：

这里的OB1程序块需要占用装载内存（即MMC卡）中的248个字节。

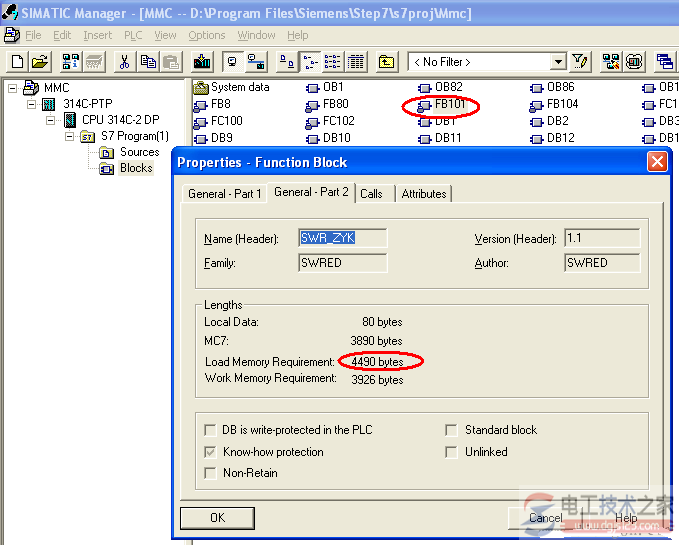

这里的FB101程序块需要占用MMC卡中的4490个字节。

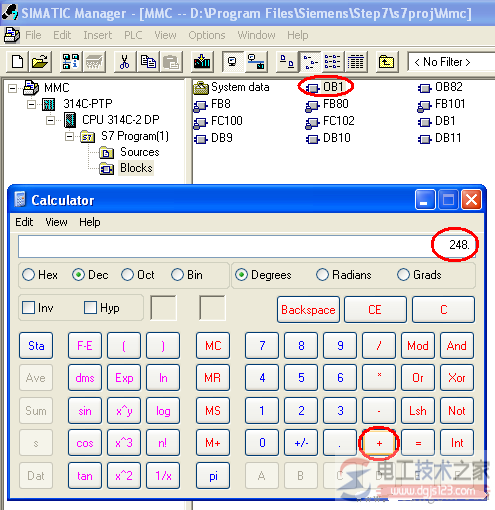

5、将OB、FB、FC、DB（不包括SFC、SFB、System data）所需占用的字节数加在一起：

得到的总的字节数量在除以1024，就可以知道您的Project中的程序块需要多大的MMC卡空间。

6、如果已有Siemens的PLC和MMC，可以通过在线诊断，获取PLC工作内存和装载内存（MMC卡）的使用情况：

在STEP7 Manager界面中，选中CPU，用CP5611或PC-Adapter连接PLC的MPI通讯口，使用快捷键Ctrl + D，弹出PLC的诊断信息窗口：

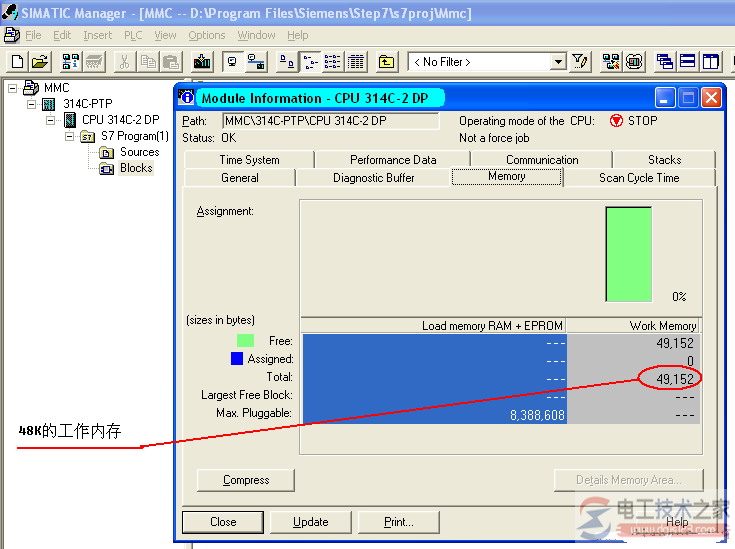

当MMC卡未插入PLC中时：

因为PLC中没有插入MMC卡，Load memory RAM + EPROM列为空，Work Memory列中显示当前PLC的工作内存为48K，EPROM是S7-400、旧款S7-300使用的装载内存卡；

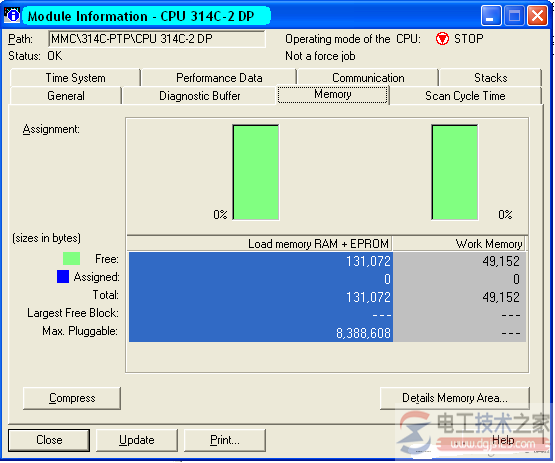

在PLC中插入MMC卡时：

使用快捷键Ctrl + D弹出PLC的内存使用情况：

可以看出PLC的内存使用情况为0％，空余128K装载内存和48K工作内存；

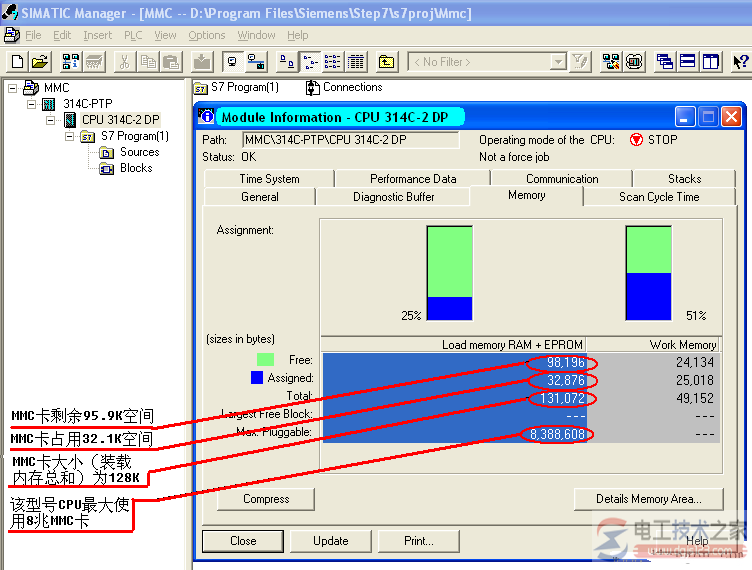

将程序下载到PLC当中：

使用Ctrl + D弹出PLC的内存使用情况：

可以看出，控制程序在PLC中对装载内存和工作内存的占用情况。
