西门子s7-300内部时钟制作定时器的步骤

第一步：硬件组态

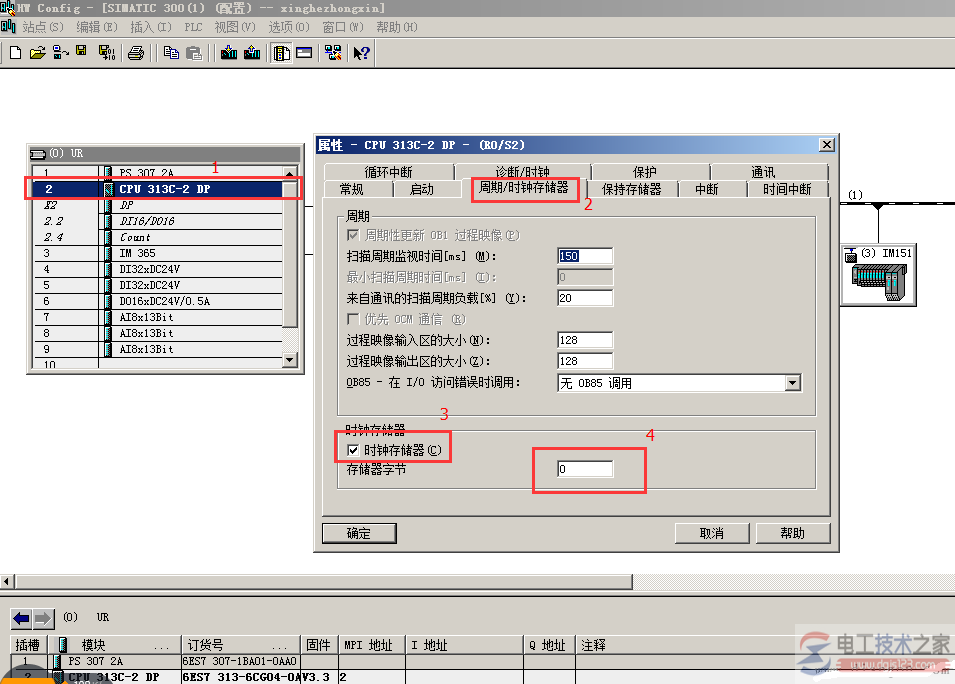

在硬件组态中双击CPU，弹出“属性”界面勾选“周期/时钟存储器”（clock memory），勾选“时钟存储器”。
然后填写地址 如图填写0就代表MB0。

操作如图：

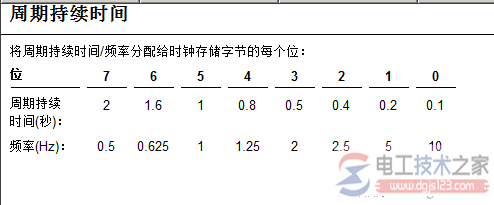

如下图，MB0中7个位对应的时间脉冲（此时间脉冲为方波，不是上升沿！）

第二步：程序书写

之前设置的时钟存储器为MB0
由于设置的系统时钟为方波型，不能直接用于计时，需要做成上升沿（每隔N秒一次上升沿）。

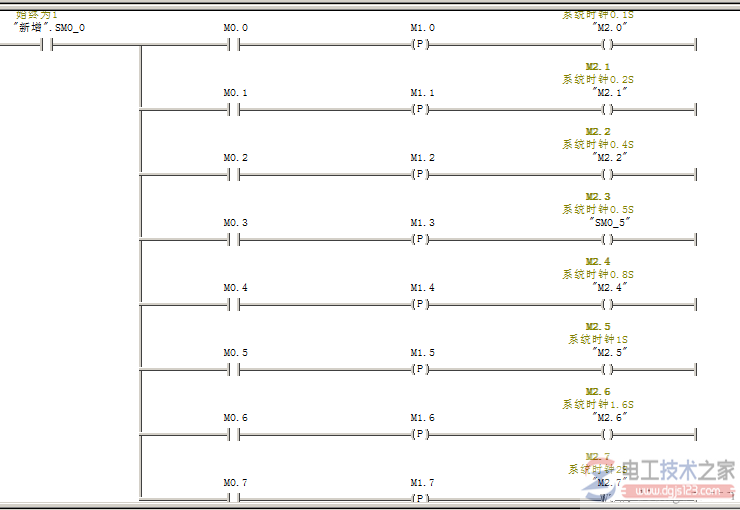

如图：

第三步：计时

可以通过用ADD_I指令来实现计时

将之前做的每隔一秒钟导通的上升沿作为使能，每隔1S中自加1一次，来实现计时。

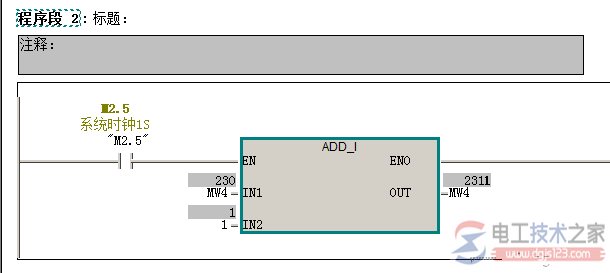

如图：
