【图】西门子s7-plcsim仿真软件执行模式的用法

有关西门子s7-plcsim仿真软件执行模式的用法，在s7-plcsim应用窗中设置有“程序执行模式”选择快捷按钮，用于选择程序执行模式，录制与回话，程序执行模式选择的例子。

西门子s7-plcsim仿真软件执行模式

1、程序执行模式选择

为了选择仿真plc的程序执行模式，在s7-plcsim应用窗中设置有“程序执行模式”选择快捷按钮，用于选择程序执行模式。

程序执行模式快捷按钮布置如图14-5.1所示，图中自左向右对应按钮所选择的程序执行模式依次为：单循环扫描方式、连续循环扫描方式、plc暂停方式、再次单循环扫描方式、全部定时器复位方式。

点击按钮，逐一打开仿真的对象。

当选择单循环扫描方式时，cpu只执行一个扫描周期，用户可以通过单击“再次单循环扫描方式”快捷按钮，或者通过选择菜单“execute”一选择子项“next scan”，再次执行单循环扫描。

连续循环模式与实际cpu正常运行状态相同。无论在何种模式下，仿真plc都可以通过单击快捷按钮“plc暂停方式”(pause)，进行plc的程序暂停。

同样，仿真plc的执行模式快捷按钮也可以在菜单“execute”下通过选择选择不同的子项实现。

2、录制与回放

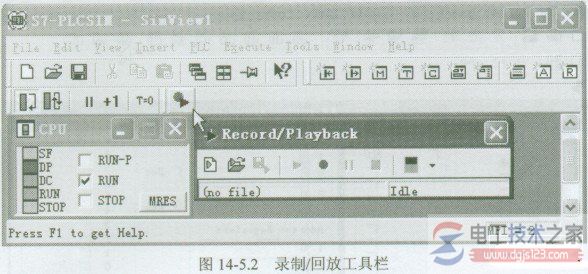

点击“录制／回放”快捷按钮(图14-5.2中鼠标所指的按钮)，或者选择菜单“tools”一“record/playback”，可以在显示区弹出图14-5.2所示的“录制／回放”工具栏。

“录制／回放”工具栏提供了类似“录音机”的操作界面，可以把仿真cpu在运行过程全部“录制”下来，并作为一个文本文件保存：也可以将录制好的运行过程通过“回放”进行重现。

在“回放”过程中，可通过调整回放速度，进行程序运行时所发生的事件的重新检测。
