西门子plc立即写操作的使用方法

有关西门子plc立即写操作的使用方法，对于立即写(Immediate Write)功能，必须生成符号程序段，立即写功能可以在扫描立即写逻辑程序级的同时，将一个数字量输出写入输出模板。

一、西门子plc立即写操作的使用方法

西门子plc如何立即写入操作？对于立即写(Immediate Write)功能，必须生成符号程序段。

对于有时间限制的应用，可以以比每OB1 扫描循环一次的正常情况快的速度，将一个数字量输出的当前状态发送到输出模板。

立即写功能可以在扫描立即写逻辑程序级的同时，将一个数字量输出写入输出模板。

否则，当 Q存储区使用 P存储状态更新时，必须等到下一OB1扫描循环结束。

为了将一个输出立即写入输出模板，应使用外围输出(PQ)存储区，而不使用输出(Q)存储区。

外围输出存储区可以作为一个字节、一个字或一个双字读取。因此，通过一个线圈元素，不能更新一个单独的数字量输出。

为了将一个数字量输出的状态立即写入输出模板，包含相关位的Q存储器的字节、 字或双字可以有条件地复制到相应的PQ存储器中 (直接输出TPC1062K的模板地址)。

注意：

由于 Q 存储器的整个字节被写入输出模板，当进行立即输出时，该字节中的所有输出位都将被更新。

如果一个输出位在不应发送到输出模板中的整个程序中出现中间状态(1/0)，立即写功能会造成危险情况(输出瞬时脉冲)。

作为一般设计规则，在一个MT6100I的程序中，外部输出模板只能认为是一个线圈。如果遵守该设计规则，可以避免使用立即输出时的大多数潜在问题。

例子：

等效于立即写入外围数字量输出模板 5通道1的梯形逻辑程序段。

寻址输出Q字节 (QB5) 的位状态可以修改，也可以保持不变。Q5.1被赋给程序段1 中I0.1的信号状态。QB5被复制到相应的直接外围输出存储区(PQB5)。

字PIW1包含I1.1的立即状态。 PIW1与 W#16#0002进行与 (AND) 逻辑运算。

如果 PB1中的 I1.1(第 2位)为“1”，则结果非“0”。如果 WAND_W 指令的结果不等于“0”，则接点“A<>0”通过电压。

二、西门子plc中的立即操作的问题

西门子plc中有立即输出、立即置位、立即复位，在原理上有什么区别？

解答：

立即置位、立即复位指令优先权，常规输出指令是当程序扫描周期完，输出过程映像寄存器中存储的数据被复制到物理输出点；

而立即输出不受扫描周期影响，立即刷新物理输出点，在一些安全功能或防止误动作的重要节点上可使用。

三、西门子plc的立即指令

立即指令是为了提高plc对输入/输出的响应速度而设置的，它不受plc循环扫描工作方式的影响，允许对输入和输出点进行快速直接存取。

当用立即指令读取输入点(I)的状态时，相应的输入映像寄存器中的值并未更新；当用立即指令访问输出点(Q)时，新值同时写到plc的物理输出点和相应的输出映像寄存器。

立即指令的名称和使用说明如表所示。

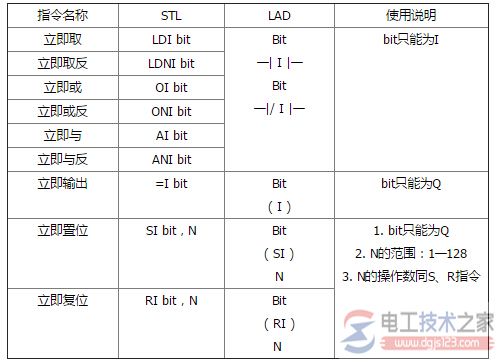

表 立即指令的名称和使用说明

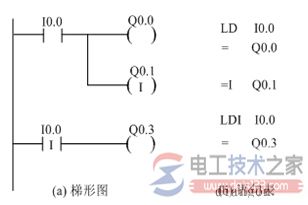

图1 立即指令的用法

图2 立即指令
