plc地址分配分为数字量地址和模拟量地址。plc的io模块是从机架的4号槽开始插入的。

s7-300plc规定每个槽分配4个字节的数字量或16个字节的模拟量地址。而且地址从机架0到机架4一次递增。

因此，0号机架4号槽上如果是数字量模块的话，那么地址就是从0到3，如果是模拟量模块的话，地址就是从256到271。其中模拟量地址一个地址占2个字节，因此每个槽里最多走8个模拟量。

如果一个槽中的地址没有使用完全，那么这部分地址将保留，下个槽地址不得占用。

1、本地地址分配
本地plc的数字量或模拟量地址分配时，输入与输出地址不可重叠。例如如果使用了ib0，那么就不能再用qb0了，模拟量也是一样的。

2、扩展地址分配
西门子s7-300系列plc可以使用扩展机架或分布式io来扩展io点。io点的地址从主机架开始一次递增来计算，分布式io使用通讯来进行地址读取，地址从主站往后排列。

-- 分隔线 ---

西门子s7-300 plc的硬件分配和地址分配

硬件分配要按照插在机架上的顺序，在硬件组态里添加，一般都是数字量模块在前，模拟量模块在后排的，通道地址会自动分配，也可以自己需要，一般都按照他自动分配的就可以。

西门子s7-300系列plc地址分配

当物理模块安装完毕后，要对信号模块SM上的每一个信号通道分配一个物理地址，从而使用户程序能够识别这些这些通道。

几个概念：

位，Bit

字节，Byte，1Byte=8Bit

字，Word，1个字等于2个字节，等于16位

双字，D，等于2个字，4个字节，32位

1、数字量的地址

每个位BIT可以表示一个数字I/O点。

数字量以字节为单位(包括8个位)，每个字节可表示8个I/O点。

数字量每个槽分为4个字节Byte。所以一个槽可以表示32个I/O通道。

比如Q4.2，Q表示输出区域，4表示第4个字节，2表示第4个字节中的第3位。

数字量的地址分配如下图。如果一个槽内只有一个16点的I/O模块，则地址只占用0.0至1.7，2.0至3.7不使用。

2、模拟量的地址

每个字W可以表示一个模拟量通道。

每个槽分为16个字节(16Byte)。即8个通道。

比如PIW256，PI表示外设输入，W表示一个字W的长度，256表示256和257两个字节组成的单字PIW256。256表示首地址。

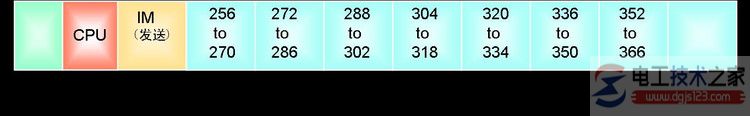

模拟量地址分配见下图：

注意事项

- 以上地址都是从第四个槽开始，前3个槽预留给CPU, PS, IM。

- 由于一个模拟通道是由一个单字W组成，所以PIW257, IW273等等地址是不存在的，如果在编程中出现，会导致出错，这一点是初学者常犯的错误。

- 当数字量和模拟量插槽混合使用的时候，仍然可以按照上面的原则分配。只不过会出现很多未被使用的地址。

如下图：

3、存贮器表示方法

主标识符+辅助标识符+地址

主标识符有：

输入映像区I、输出映像区Q、外设输入PI、外设输出PQ、存储区域映像区M、数据表DB、DI、定时器T、计数器C、本地数据L、系统保留区。

辅助标识符有：

X(省略)位、B 字节、W 字、D 双字
