wincc7.0创建项目指示灯与按钮的方法步骤
1、打开wincc 选择创建一个 “单用户项目”

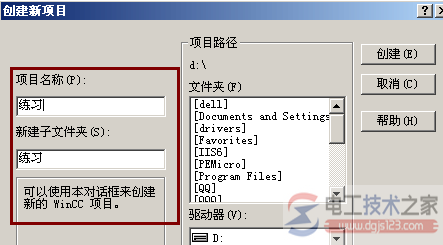

2、然后创建一个新项目

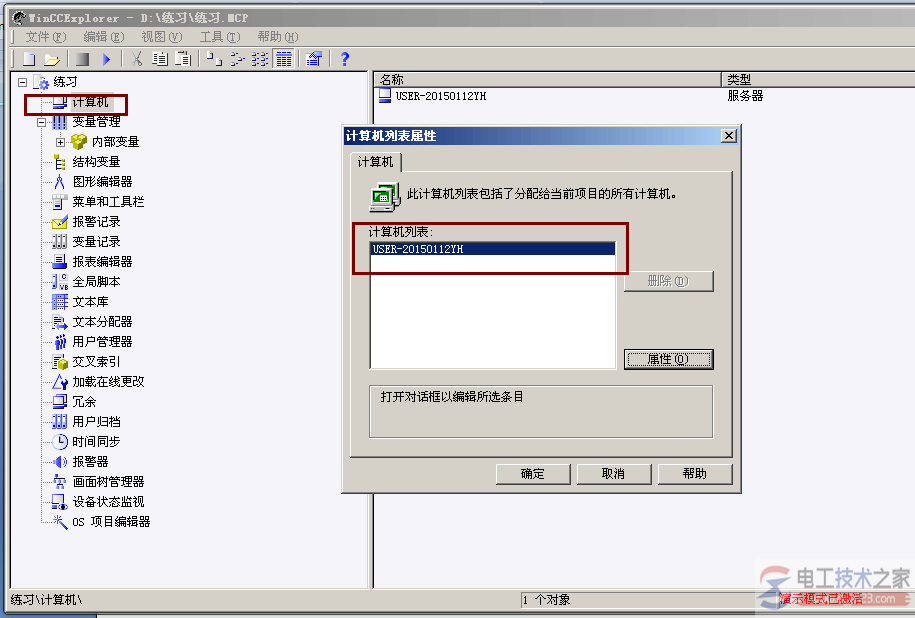

3、点击“计算机”右键“属性”查看当前pc机的名称 如果项目中的名称一定要和当前pc的名称相同 否则无法激活

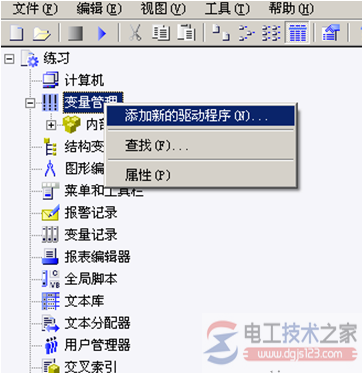

4、单击“变量管理”---“添加新驱动程序”
5、选择s7 plc,单击“打开”
6、这是wincc中会出现对应的通讯方式 选择自己需要的通讯方式

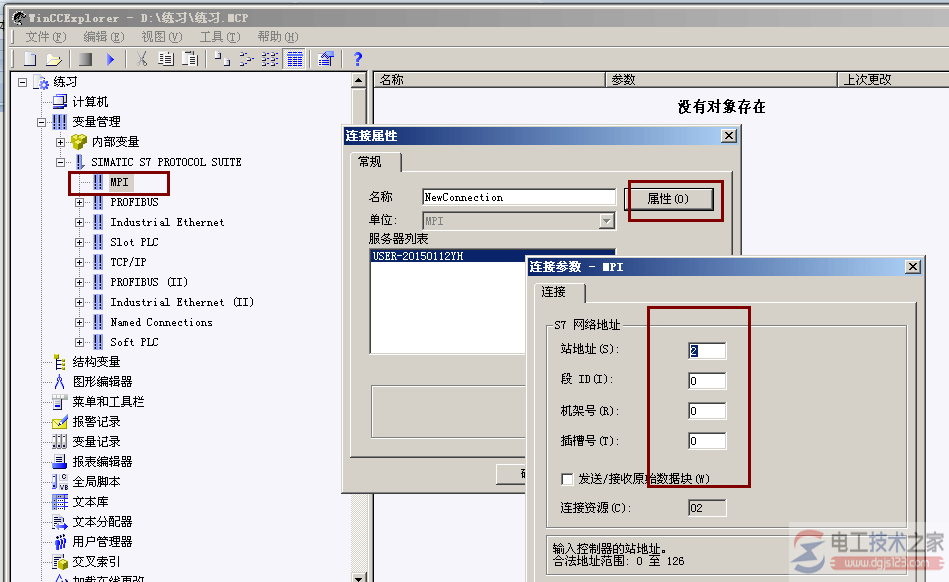

7、单击通讯协议名称 如“mpi”右键----“新驱动程序的连接”----“属性”----然后设置plc的参数
注:已上的连接操作只是做演示 跟200smart连接需要用 pc access软件

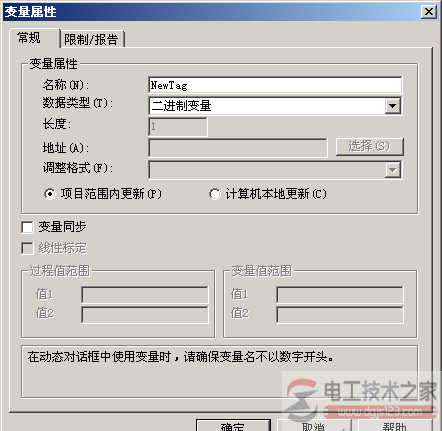

由于没有200smart plc 附件中的wincc项目是通过内部变量实现的要事先添加一个内部变量

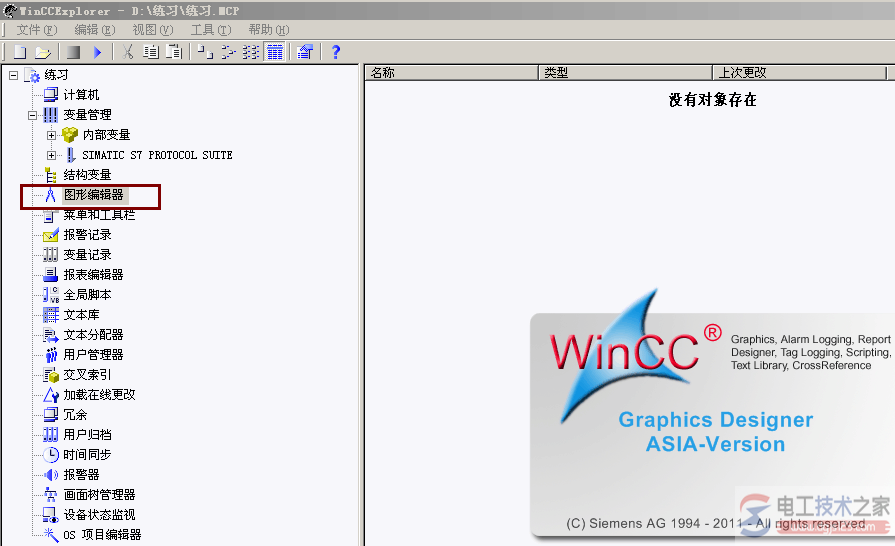

8、双击“图形编辑器”
9、点击“圆”然后拖入画面中

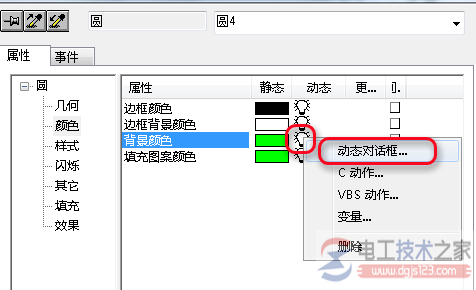

10、单击拖入画面中的圆右键,属性----颜色----动态---右键---动态对话框

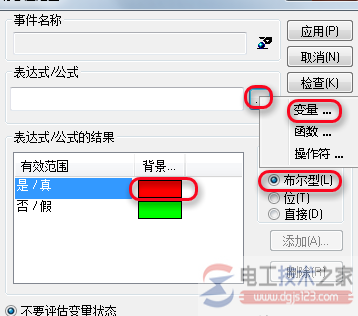

11、选择布尔型变量 选择“真假”的颜色显示
关联变量

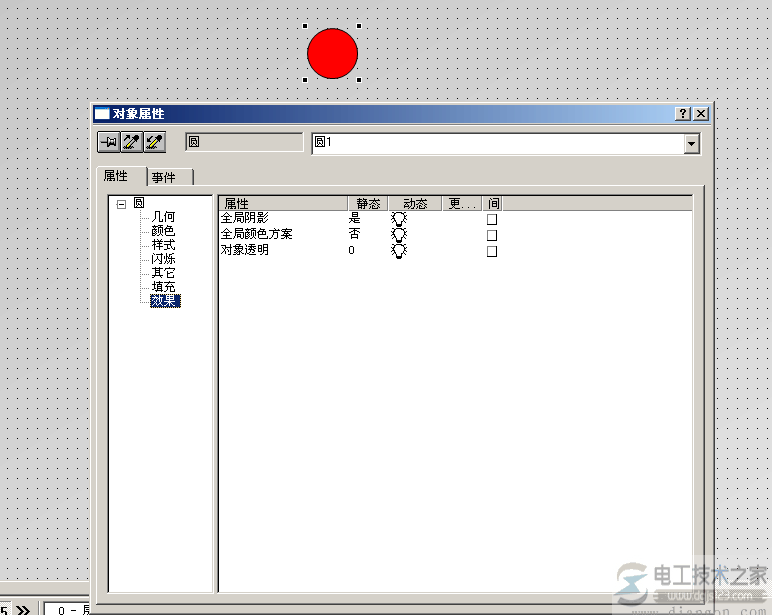

12、“效果”全局颜色方案“否”

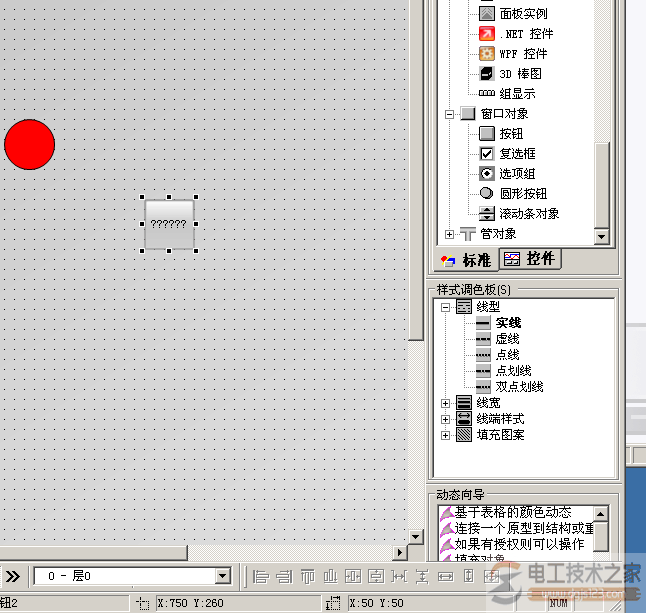

13、添加一个按钮

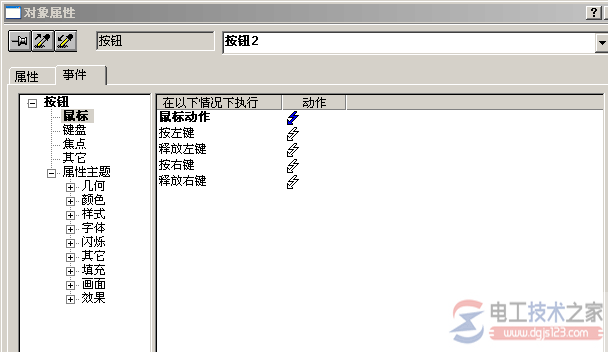

14、按钮右键----属性----事件----鼠标动作---右键---直接动作

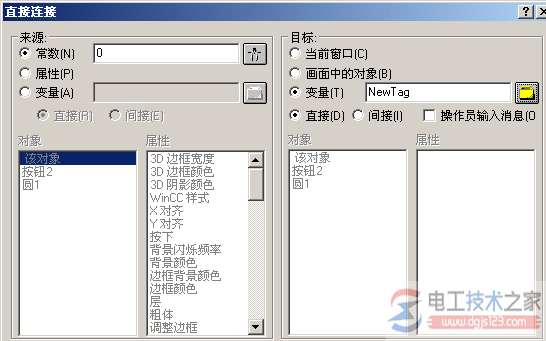

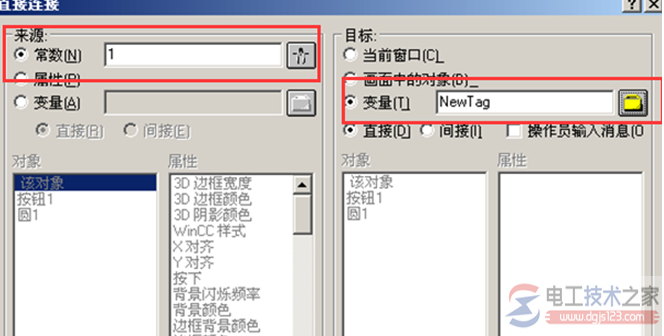

15、选择“常数” 填写“1” 关联之前设置的“变量” 作为启动
16、选择“常数” 填写“0” 关联之前设置的“变量” 作为停止
