西门子plc梯形图程序的简化方法

在plc梯形图编程中，某些指令的先后次序调整，从实现动作上看并无区别，但是，当转换为指令表以后，其指令有所不同，占用的存储器容量也有区别。在plc梯形图的编程中应尽可能调整指令，使得程序简化、执行过程简单。

1、并联支路的调整

并联支路的设计应考虑逻辑运算的一般规则，在若干支路并联时，应将具有串联触点的支路放在上面（见图9-2.7）。这样可以省略程序执行时的堆栈操作，减少指令步数。

2、串联支路的调整

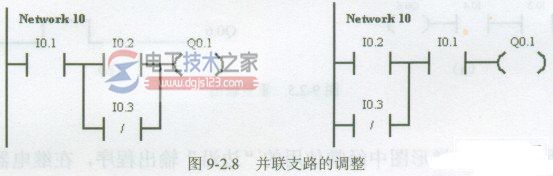

串联支路的设计同样应考虑逻辑运算的一般规则，在若干支路串联时，应将具有并联触点的支路放在前面（见图9-2.8）。这样可以省略程序执行时的堆栈操作，减少指令步数。

图2：plc梯形图

3、内部继电器的使用

为了简化程序，减少指令步数，在程序设计时对于需要多次使用的若干逻辑运算的组合，应尽量使用内部继电器。

如此便可以简化程序，减少指令步数，而且在逻辑运算条件需要修改时，只需要修改内部继电器的控制条件，而无须修改所有程序（见图9-2.9），为程序的修改与调整增加便利。

图3：plc梯形图
