如何同时监控两台西门子s7-200 smart?

作者:老电工时间:2021-10-08 09:32:14

如何同时监控两台西门子s7-200 smart,为了同时监控两台PLC状态图表,启动客户机的状态图表监控后,令该窗口浮动,再打开一次编程软件中的服务器项目,调节两个状态图表的位置,即可实现同时监控。

同时监控两台西门子s7-200 smart的方法

两台SMART用GET/PUT指令通信,用状态所图表监控双方接收到的数据。为了同时监控两台PLC状态图表,启动客户机的状态图表监控后,令该窗口浮动。再打开一次编程软件,打开服务器的项目,启动状态图表监控后,令该窗口浮动。

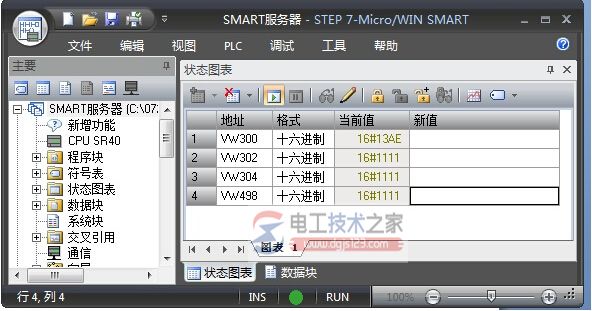

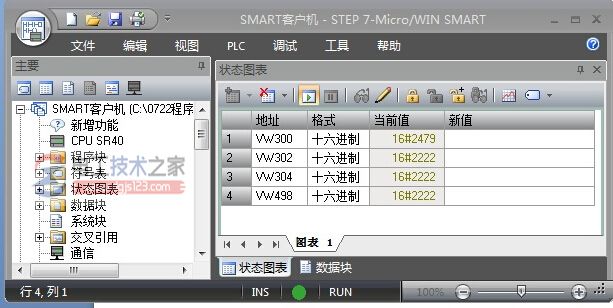

调节两个状态图表的位置,就可以同时监控两台plc了(见下图,其背景是空白的Word页面)。监控的第一个字的值在不断增大。

如图:

同时监控两台西门子s7-200 smart(1)

同时监控两台西门子s7-200 smart(2)
