西门子plc堆栈指令的用法

作者:老电工时间:2020-04-23 11:45:15

有关西门子plc堆栈指令的用法,包括栈装载与指令ALD(与块)、栈装载或指令OLD (或块)、逻辑推入栈指令LPS (分支或主控指令)、逻辑读栈指令LRD等。

西门子plc堆栈指令

1、栈装载与指令ALD(与块)

栈装载与指令在梯形图中用于将并联电路块进行串联连接。

2、栈装载或指令OLD (或块)

栈装载或指令在梯形图中用于将串联电路块进行并联连接。

3、逻辑推入栈指令LPS (分支或主控指令)

逻辑推入栈指令在梯形图中的分支结构中,用于生成一条新的母线,左侧为主控逻辑块时,第一个完整的从逻辑行从此处开始。

注意:使用LPS指令时,本指令为分支的开始,以后必须有分支结束指令LPP。即LPS与LPP指令必须成对出现。

4、逻辑弹出栈指令LPP(分支结束或主控复位指令)

逻辑弹出栈指令在梯形图中的分支结构中,用于将LPS指令生成一条新的母线进行恢复。

注意:使用LPP指令时,必须出现在LPS的后面,与LPS成对出现。

5、逻辑读栈指令LRD

在梯形图中的分支结构中,当左侧为主控逻辑块时,开始第二个和后边更多的从逻辑块。

6、装入堆栈指令LDS

本指令编程时较少使用。

指令格式: LDS n (n为0~8的整数)

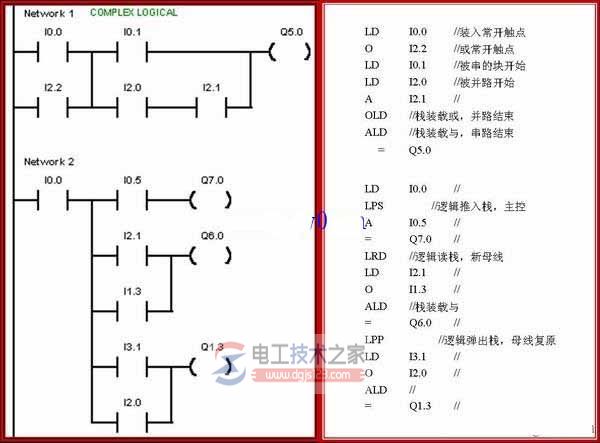

7、西门子PLC堆栈指令的例子

西门子PLC堆栈指令
