符号：<address>
      ---(#)---

*只有在逻辑块(FC、FB、OB)的变量声明表中将L区地址声明为TEMP时，才能使用L区地址。

说明：---(#)--- (中间输出)是中间分配单元，它将RLO位状态(能流状态)保存到指定<地址>。中间输出单元保存前面分支单元的逻辑结果。以串联方式与其它触点连接时，可以像插入触点那样插入---(#)---不能将---(#)---单元连接到电源轨道、直接连接在分支连接的后面或连接在分支的尾部。使用---|NOT|---(能流取反)单元可以创建取反---(#)---。

MCR (主控继电器)依存关系

只有在将中间输出线圈置于激活的MCR区内时，才会激活MCR依存关系。在激活的MCR区内，如果MCR处于接通状态并且中间输出线圈有能流通过，将把寻址位设置为能流的当前状态。如果MCR处于断开状态，则无论能流状态如何，都会将逻辑“0”写入指定地址。

状态字：

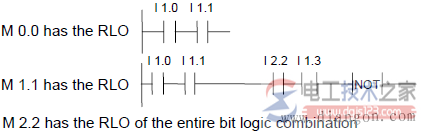

实例：
