母线的绝缘子固定及母线着色

有关母线在绝缘子上的固定方法，矩形母线和槽形母线都是通过衬垫安置在支持绝缘子上，并利用金具进行固结，以及母线着色的方法，包括直流装置、交流装置与中性线的着色情况。

母线在绝缘子上的固定

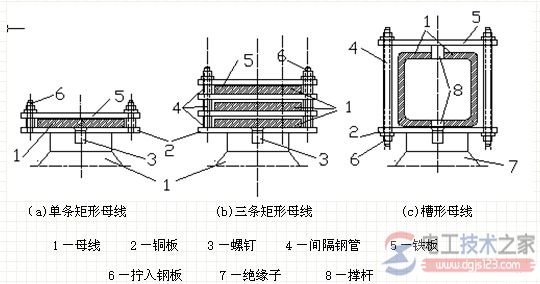

矩形母线和槽形母线都是通过衬垫安置在支持绝缘子上，并利用金具进行固结，如下图。

为减小由于铁耗引起的发热，通常母线金具上边的夹板用非磁性材料铝制成，而其他零件采用镀锌铁。

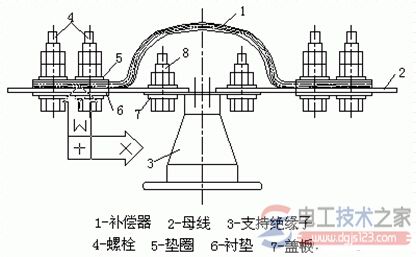

当矩形母线的长度大于20米时，一般应装设伸缩补偿器。

母线伸缩补偿器通常是用与母线材料相同的许多厚度为0.2～0.5毫米的薄片迭成，以薄刚片为最好。

薄片的数量应与母线的截面相适应。当母线的 厚度在8毫米以下时，也可以用母线本身弯曲的方法，使母线得以自由伸缩。

母线的着色

对室内母线着色可以增强热辐射能力，有利于母线的散热，允许负荷电流提高12%～15%。还可以防止生锈，并便于识别直流的极性和交流的相别。

母线着色的情况：

（1）直流装置：正极-红色；负极-兰色。

（2）交流装置：U相-黄色；V相-绿色；W相-红色。

（3）中性线：不接地中性线-白色；接地中性线：紫色。
