在继电器的技术参数中,额定工作电压是一项重要的技术参数,继电器的额定工作电压应等于所在电路的工作电压,在选择继电器的额定工作电压时,有哪些注意事项,一起来了解下。
一、额定工作电压
继电器的额定工作电压是继电器的技术参数之一,只有保持电压的稳定,才能保证继电器的稳定正常工作。
在使用继电器时,先要考虑所在电路(即继电器线圈所在的电路)的工作电压,继电器的额定工作电压与所在电路的工作电压相等。
选择继电器额定电压大小的方法:
选继电器,只需选择所需的电流等级,比如用来控制风扇,则需要知道风扇的功率和电压,比如是380V、1KW,那继电器5A的就可以。
然后,选择继电器的线圈电压,线圈电压有AC220V、AC380V、110V、24V等。
二、继电器额定工作电压的选择
一般所在电路的工作电压是继电器额定工作电压的0.86。
注意,禁止电路的工件电压超过继电器额定工作电压,否则继电器线圈容易烧毁。
另外,有些集成电路,例如NE555电路可直接驱动继电器工作,而有些集成电路,例如 COMS 电路输出电流小,需要加一级晶体管放大电路方可驱动继电器,在选择继电器时,需要考虑虑晶体管输出电流应大于继电器的额定工作电流。
三、晶体管驱动继电器
当晶体管用来驱动继电器时,必须将晶体管的发射极接地。

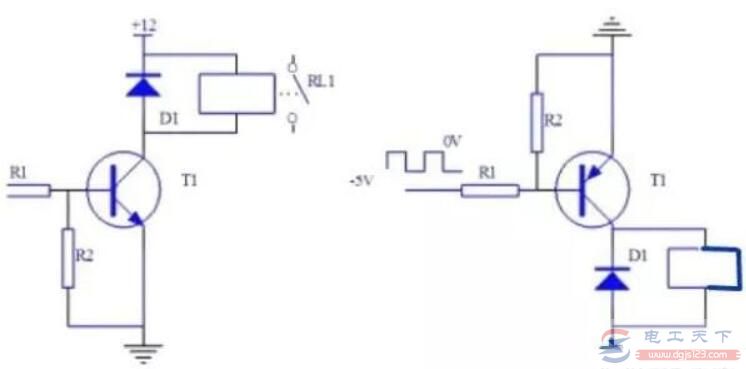

晶体管驱动继电器的电路,如下:
NPN 晶体管驱动时:
当晶体管 T1 基极被输入高电平时,晶体管饱和导通,集电极变为低电平,因此继电器线圈通电,触点 RL1吸合。
当晶体管 T1 基极被输入低电平时,晶体管截止,继电器线圈断电,触点 RL1断开。
以上介绍了继电器额定工作电压的选择要求,希望对大家有所帮助。
