交流接触器的构成:电磁系统、触点系统与灭弧系统

作者:老电工时间:2020-07-02 16:19:04

交流接触器的组成部分有哪些,交流接触器的主要由电磁系统、触点系统、灭弧系统及其它部分组成,电磁系统包括电磁线圈和铁心,是接触器的重要组成部分。

交流接触器的主要组成部分

交流接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

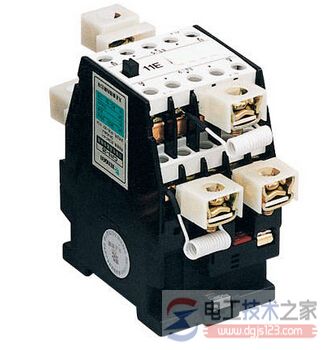

交流接触器

1、电磁系统:电磁系统包括电磁线圈和铁心,是接触器的重要组成部分,依靠它带动触点的闭合与断开。

2、触点系统:触点是接触器的执行部分,包括主触点和辅助触点。主触点的作用是接通和分断主回路,控制较大的电流;辅助触点是在控制回路中,以满足各种控制方式的要求。

3、灭弧系统:灭弧装置用来保证触点断开电路时,产生的电弧可靠的熄灭,减少电弧对触点的损伤。为了迅速熄灭断开时的电弧,通常接触器都装有灭弧装置,一般采用半封式纵缝陶土灭弧罩,并配有强磁吹弧回路。

4、其它部分:有绝缘外壳、弹簧、短路环、传动机构等。
