交流接触器由哪些部件构成?

作者:老电工时间:2020-12-03 13:14:34

有关交流接触器的结构组成部分,交流接触器主要由电磁机构、触头系统、灭弧装置及其他部件等组成,借助电磁线圈中电流的通断产生的电磁力,实现电路的接通与断开。

交流接触器的构成部件

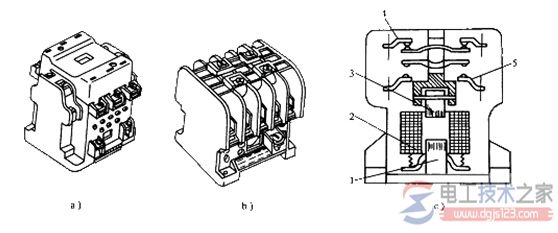

交流接触器的外形与结构组成如图1,由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。

交流接触器

1、电磁机构

电磁机构由吸引线圈、铁心及衔铁组成。它的作用是将电磁能转换成机械能带动触点使之闭合或断开。

2、触点系统

触点系统为接触器的执行元件,用来接通和断开电路。接触器触点系统包括主触点和辅助触点,主触点容量大,用于接通或断开主电路,根据其容量大小,有桥式触点和指形触点两种形式。辅助触点容量小,用在控制电路中起电气自锁或互锁作用。

3、灭弧装置

当主触点分断大电流时,在动、静触点间产生强列的电弧。电弧一方面会烧坏触点,另一方面会使电路切断时间延长,甚至会引起事故,(电工天下 www.dgjs123.com)为了使接触器可靠工作,必须采用灭弧装置使电弧迅速熄灭。容量在10A以上的接触器都有灭弧装置。10A下的接触器,常采用双断口桥形触点以利于灭弧。

4、其它部件包括反作用弹簧、触点压力弹簧、传动机构及外壳等。

交流接触器的工作原理:当电磁线圈通电后,铁心被磁化产生磁通,由此在衔铁气隙处产生电磁力,将衔铁吸合,主触点在衔铁的带动下闭合,接通主电路,同时衔铁还带动辅助触点动作,动断辅助触点首先断开,接着动合辅助触点闭合。

当线圈断电或外加电压显著降低时,在反力弹簧的作用下衔铁释放,主触点、辅助触点又恢复到原来的状态。
