常用电气元件之接触器型号及符号说明

接触器是很常见的电气元件之一，在电路中常用于控制电机，以下是CJX2-2510接触器的相关信息，包括接触器的型号含义及符号表示，有需要的朋友参考下。

接触器型号及符号

如下图：

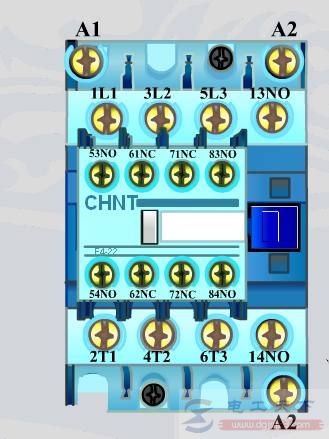

图1：接触器

这款接触器的型号是 CJX2-2510

C交流，J交流接触器，X2是设计序号，25表示额定电流为25a，1表示有一个常开辅助触点，0 表示有0个常闭辅助触点。

标注NO的位置对应常开触点，标注NC的位置对应常闭触点，这个接触器上卡了一个辅助触头，增加了2组常开2组常闭点。

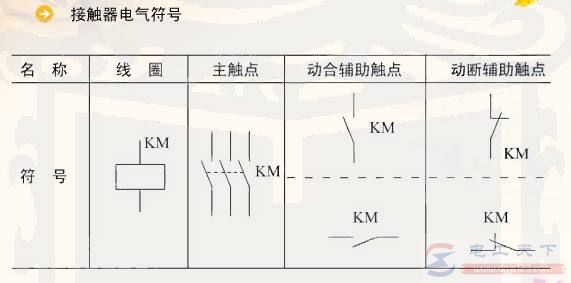

图2：符号

接触器有交流也有直流，在使用时必须注意区分。大多接触器上都有2个A2触点，这两个触点内部连接在一起。
