接触器的文字符号是什么

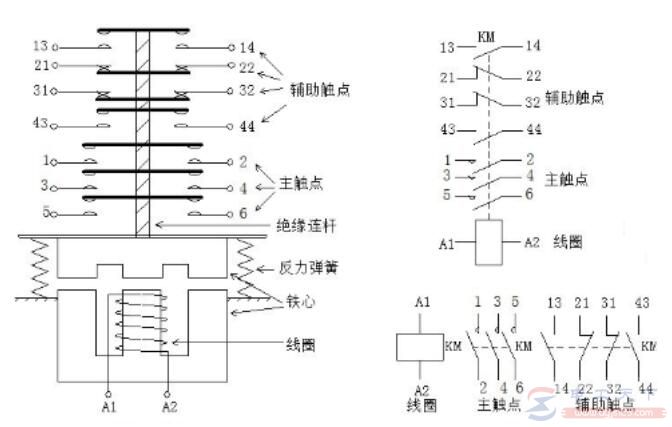

接触器的文字符号为KM，交流接触器在电气图中，交流接触器线圈一般用KM表示，以下是交流接触器的结构示意图及图形符号，供大家参考。

接触器的文字符号

如下图：

接触器的工作原理：

当接触器线圈通电之后，线圈电流会产生磁场，从而使静铁芯产生电磁吸力吸引动铁芯，并且带动交流接触器点动作，常闭触点断开，常开触点闭合，二者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

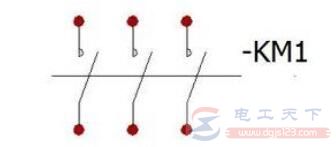

接触器的电气符号由线圈，主触点和辅助触点组成，下图为接触器主触点在电路图中的表示方法。

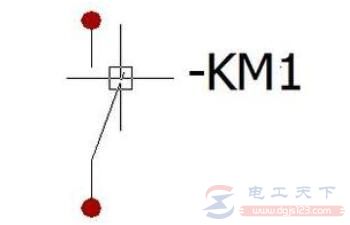

1、常开触点

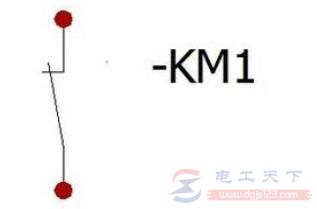

2、常闭触点

3、接触器线圈
