交流接触器互锁原理图与接线方法

作者:老电工时间:2020-05-10 08:01:07

有关交流接触器互锁原理图与接线方法,两个接触器互锁的实现方法,假设两个交流接触器为A接触器(常闭辅助触头为a)和B接触器(常闭辅助触头为b),如何实现互锁接线。

交流接触器互锁的接线方法

假设两个接触器分别为km1和km2,将km1接触器的辅助常闭触头串联在km2的控制回路,将km2接触器的辅助常闭触头串联在km1的控制回路,这样就起到了互锁作用。

在任何一个接触器吸合的状态下两外一个接触器的控制回路时断开的,电流形不成回路就不会吸合。

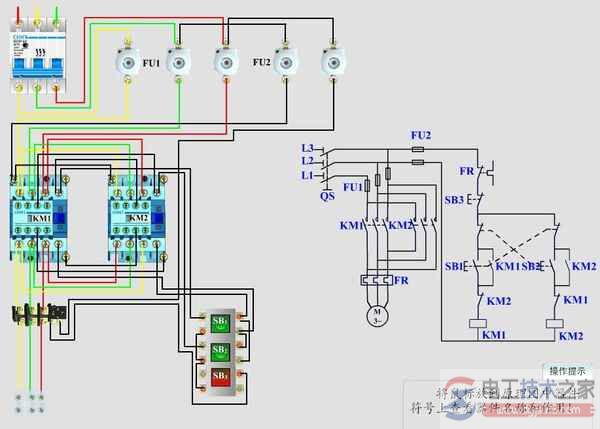

交流接触器互锁原理图与接线方法

假设这两个交流接触器为A接触器(常闭辅助触头为a)和B接触器(常闭辅助触头为b)。用A与B的常闭辅助触头a、b完成互锁功能。

接线方法:

接触器B控制A:把A接触器的线圈一端接至B接触器的常闭辅助触头b的一个端点上,然后再从b的另一端点上引出线到电源开关或启动按钮上。这样接触器B通过常闭辅助触点b控制了接触器A,如果b断开,接触器A不能得电。

接触器A控制B:把B接触器的线圈一端接至A接触器的常闭辅助触头a的一个端点上,然后再从a的另一端点上引出线到电源开关或启动按钮上。这样接触器A通过常闭辅助触点a控制了接触器B,如果a断开,接触器B不能得电。

按照上述方法把两个接触器连线接好,就完成了互锁接线。
