接触器互锁(用于正反转)的电路接线图

作者:老电工时间:2020-07-03 10:06:24

接触器互锁(正反转)的电路图

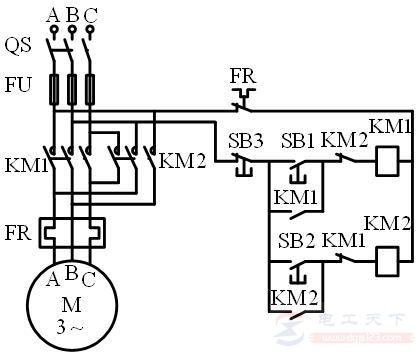

见下图:

接触器互锁(用于正反转)的电路接线图

交流接触器互锁的接法:

1、两台接触器互锁,就是当一台接触器吸合后,另一台接触器不可以吸合的装置。

2、接触器都具有常闭触点,把自身的常闭触点串联到另一台接触器的线圈上,即达到自锁的目的。

交流接触器互锁实现正反转的接线图:

接触器互锁(用于正反转)的电路接线图

两个接触器KM1、KM2控制电动机正反转电路。注意,KM1、KM2若同时动作会使主回路严重短路,造成事故。

需要把KM1的常闭触点串联在KM2线圈回路中,KM2的常闭触点串联在KM1线圈回路中。

当KM1得电正转时,KM2就不可能得电,可以防止短路事故的发生。

三相电动机正反转接触器互锁实物接线图:

接触器互锁(用于正反转)的电路接线图

以上就是接触器互锁的电路接线图,交流接触器实现互锁(正反转)控制的实物接线图,希望对大家有所帮助。
