接触器互锁原理图与接线图

有关接触器互锁的原理图与接线图，两个接触器KM1、KM2控制电动机正反转电路，接触器互锁接线实物图，了解下接触器互锁的接线原理与方式。

接触器互锁原理图与接线图

这是两个接触器KM1、KM2控制电动机正反转电路。

KM1、KM2若同时动作会使主回路严重短路，造成事故。

所以把KM1的常闭触点串联在KM2线圈回路中，KM2的常闭触点串联在KM1线圈回路中。一旦KM1得电正转，KM2就不可能得电，从客观上防止短路事故。

相互把一个接触器的常闭触点串入另一个接触器的线包，这样就实现了两个接触器的互锁，即一个接触器通电，而另一个接触器就无法通电。

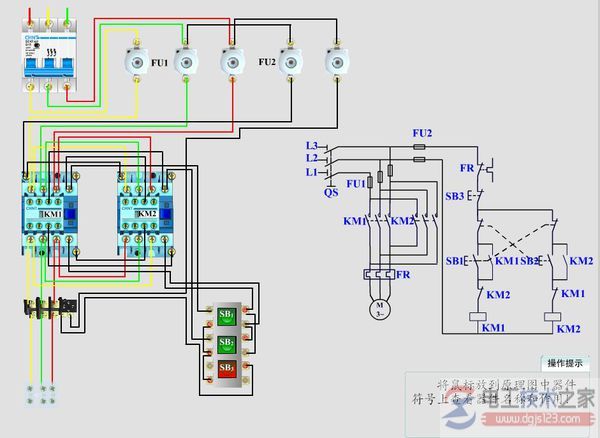

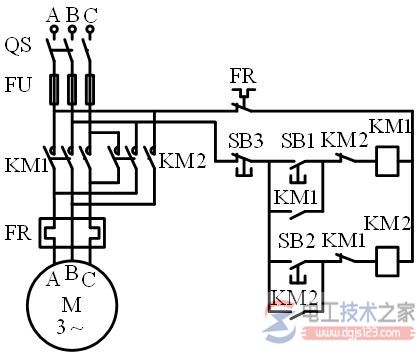

原理图和接线图：

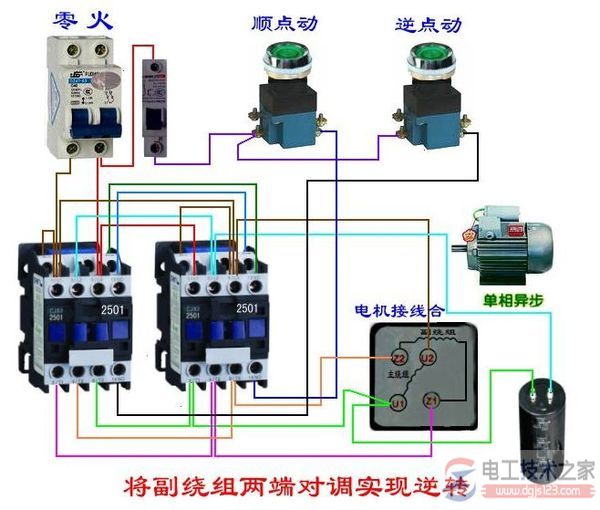

接触器互锁接线实物图

1·需要控制什么？2·几个交流接触器？3·是380V还是220 V?

正反转两个接触器，380v和220v都要。380V和220V图，如下：
