220v交流接触器接线图,不同交流电压下交流接触器的接线方法

作者:老电工2016-05-08 07:51:51

220v交流接触器接线图

如下:

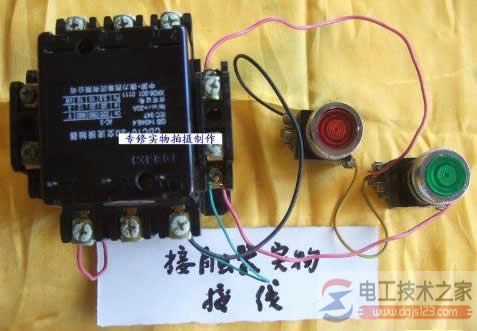

220v<a href=/zt/jiaoliujiechuqi/ target=_blank class=infotextkey>交流接触器</a>接线图

方法一

接触器内部牵引磁铁相连接的可以做上下运动的触头叫动触头,也叫触桥,静止不动的触头叫静触头,作用是切断和接通电路。

辅助触头的作用是根据接触器的自动控制程度的大小,来用辅助触头进行互锁(自锁)和自行控制接触器的启动和停止,还可以用它接一些信号指示灯,来指示接触器和设备的工作情况。
220v交流接触器接线图2

方法二

外加两根粉色的线,接的就是热继电器。可以将热继电器接线端子串接在停止键的回路里。

 1/5    1 2 3 4 下一页 尾页
