220v洗车机接接触器开关的方法
220v洗车机怎么接接触器
只需要一只漏电保护开关，一只线圈电压为220伏的交流接触器，一只热继电器和一只双联按钮及导线若干，电器元件的参数按照洗车机工作电流的2倍来选购（热继电器整定电流中心值与洗车机电流相等），最好请专业电工组装。
如果购买的是正品的话，那么220v洗车机应该配备有漏电保护器，其接线方法参考如下。

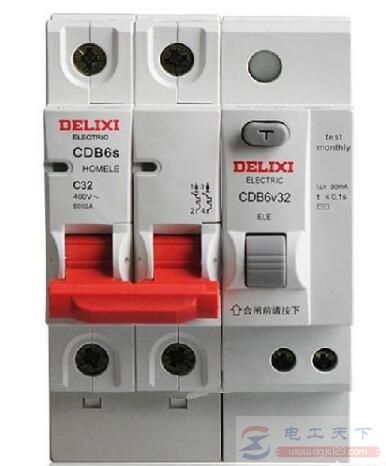

先准备材料，要一个32A的两P漏电保护器，一个1P空开(没有则可以不要)一个220V线圈的交流接触器，有220或380V主电压的接触器都可以，两个按钮开关。

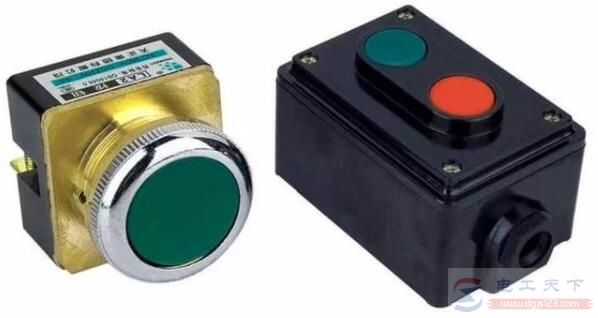

由于是做洗车机，最好去五金店买那种黑壳的带两个按钮的一体式开关安全点，毕竟有接触水的可能性。

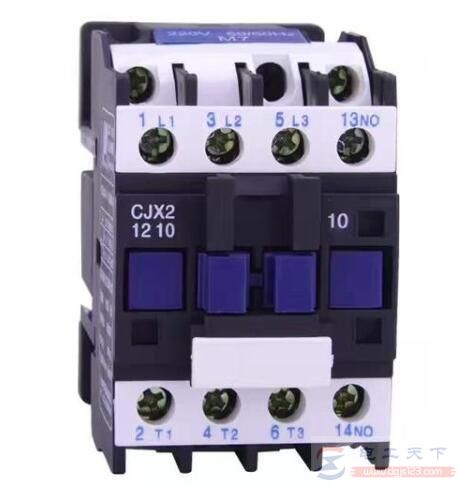

然后配备一个32A的小空开，一组按钮，一只线圈为220V1210的接触器，接好线之后，就可以使用了。

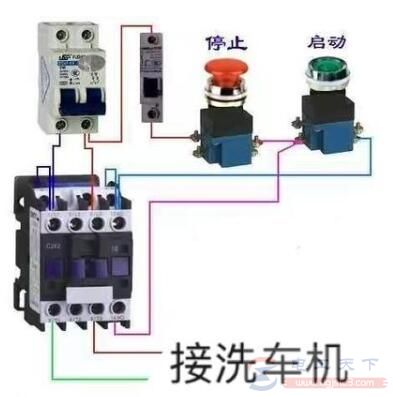

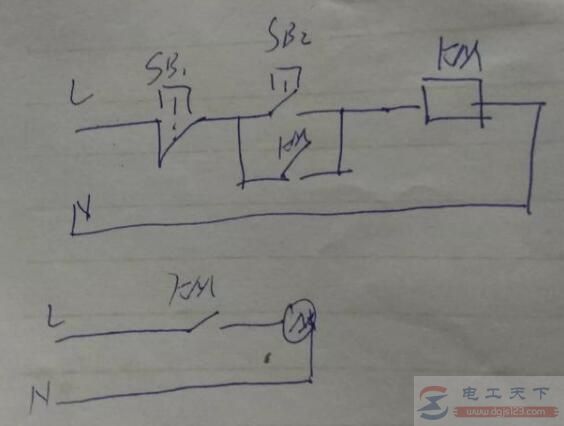

参考接线图：
