220v交流接触器怎么接线最简单

220v交流接触器的简单接线法

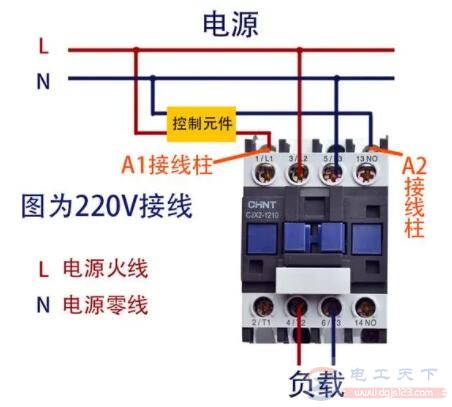

220V线圈的交流接触器，线圈A1接相线220V，A2接零线。主触头接A，B，C三相，辅助接点接入控制回路。

220v交流接触器的接法如下：

火线(相线)经过开关接吸合线圈的端点A1 ，A2端点接零线即可。 主触点1、3、5接主电源，第2、4、6接负载用电器具。

220V交流接触器接线最简单，以一台4个千瓦三相异步电动机的控制回路，主回路是从三相电源开关的输出端引出三相线接到接触器的输入端 ，然后出来接到电机接线盒主回路，接线完毕。

控制回路只需要一个保险，从一相火线引线接到保险输入端出来接停止按钮常闭触点，出来之后接启动按钮常开触点，出来接接触器线圈的一端，出来接零线。

最后，用接触器辅的一个辅助触头并联在启动按钮常开触点上。

交流接触器利用主接点来控制电路，用辅助接点来导通控制回路。主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。为了使磁力稳定，铁芯的吸合面加上短路环。交流接触器在失电后，依靠弹簧复位。

220伏交流接触器的接线步骤：

1.1、3、5接三相电源，(主电路部分)2、4、6接三相电机，电源三相分别接接触器的主触点L1，L2，L3，再从接触器的T1，T2，T3接出三根线接电机的三个接线柱，以上是主电路。

2.启动按钮：从L1引出一根线接停止按钮，从停止按钮出来接启动按钮一端和接触器辅助触点的一端。

3.接辅助触点：从启动按钮的另一端接辅助触点的另一端，从这一端出来的线。

220V交流接触器接线图怎么接？

分享一个220V交流接触器的接线图，三个元件：接触器，温控仪，加热棒，接触器主要用于启停控制，以及开关按钮与温控器是否直接控制的接线方法，供大家学习参考。

220v交流接触器的简单接线图

220v交流接触器的接线图，正确连接交流接触器的方法，分为在380伏交流电压下的接触器的线路图，在220伏交流电压下的接触器的线路图，在交流电压下2个接触器的线路图等。
