交流接触器互锁原理是什么?

作者:老电工时间:2020-05-10 08:00:39

有关交流接触器的互锁原理,通过交流接触器与电动机的连接控制,来解释什么是交流接触器的互锁,感兴趣的电工朋友参考下。

交流接触器互锁的工作原理

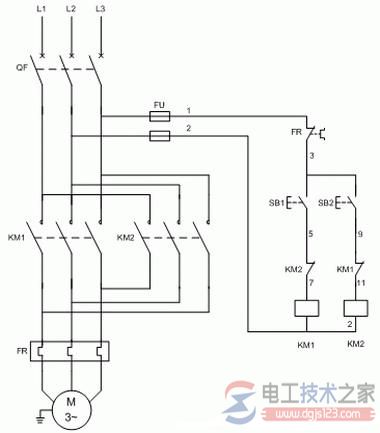

交流接触器互锁

过程如下:

1、合上空气开关QF接通三相电源。

2、按下正向启动按钮SB1,接触器KM1线圈通电吸合KM1主触头闭合接通电动机电源,电动机正向运行。KM1的常闭辅助接点断开KM2的电路,实现互锁。

3、按下反向启动按钮SB2,接触器KM2线圈通电吸合KM2主触头闭合接通电动机电源,电动机反向运行。KM2的常闭辅助接点断开KM1的电路,实现互锁。

4、在运行的过程中只要松开按钮控制电路立即无电,接触器断电主触头释放,电动机停止运行。

5、电动机的过载保护由热继电器FR完成。
