接触器形成自锁的三种方法

作者:老电工时间:2022-04-22 16:33:04

平时经常用到接触器,那么接触器自锁是什么意思,就是让接触器一直运转不会断电,接触器运转需要控制接触器线圈A1和A2来达到控制接触器的运转(A1和A2为接触器的电源),只要线圈有电接触器就会运转,线圈电源是220伏或380伏。

接触器形成自锁的方法

1、空开直接控制接触器形成自锁

接触器形成自锁的三种方法

该方法通过空开经过熔断器直接给接触器线圈A1和A2电源,只要合上空开接触器就会吸合,负载端就会运转。缺点是不太方便。

2、转换开关控制接触器形成自锁

接触器形成自锁的三种方法

这种方法就最A相火线直接给线圈A1电源,通过控制线圈A2电源来达到控制接触器的运转,运转和停止通过转换器来完成。

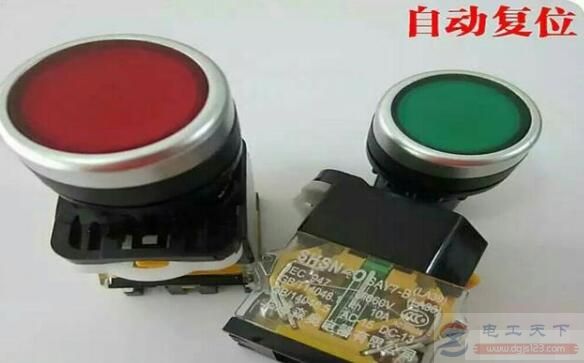

3、自动复位点按控制接触器形成自锁

点按控制接触器形成自锁,这种是现在最常用的一种方式。在了解点按形成自锁以前,先来了解下各自元件的原理,下面分别介绍下。

1、停止按钮

停止按钮接线要接常闭触点,什么叫常闭,停止按钮如果不按它,停止按钮一直是通的,按下停止按钮断开,松开停止按钮还是通的。

接触器形成自锁的三种方法

2、启动按钮

启动按钮接线要接常开触点,常开也可以跟停止按钮一样理解,启动按钮不按一直是断开的,按动启动按钮,线路通,松开以后线路断开,启动按钮和停止按钮也就是一瞬间的断开和联通。

3、熔断器

可以把它当做是一个保险丝
