接触器延时断电与停机的接线图

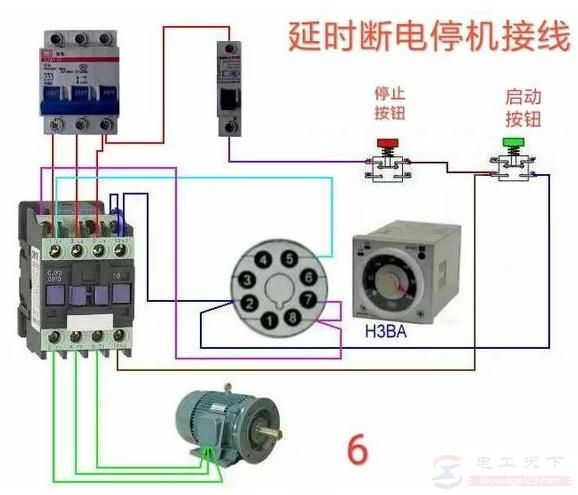

利用接触器实现延时断电的接线图,主要是延时继电器控制,延时继电器,有很多种类。

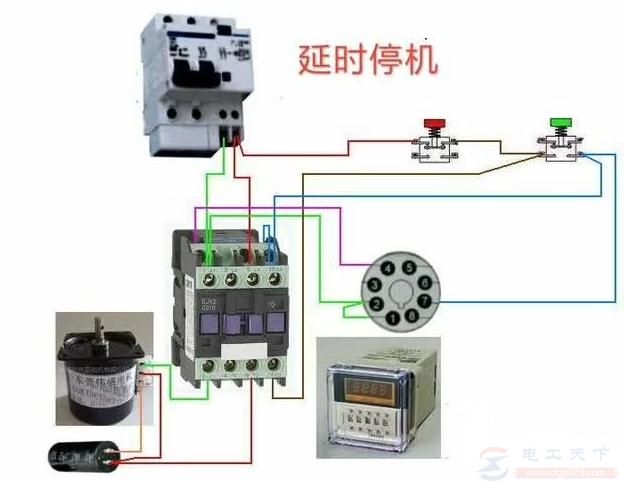

延时停机,与上图类似。

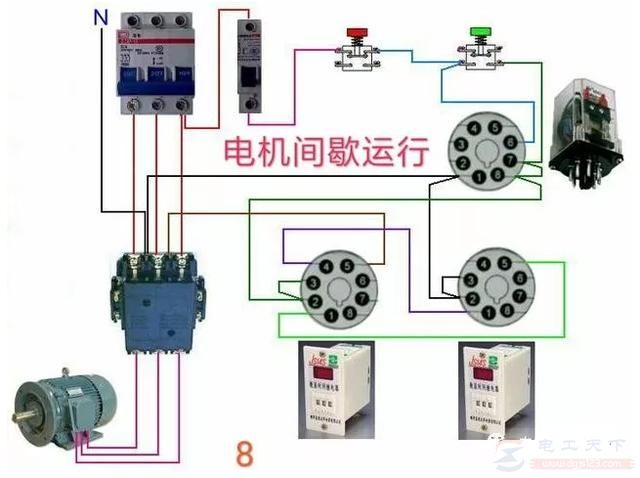

电机或负载间断性运行(间歇),还用到了时间继电器。

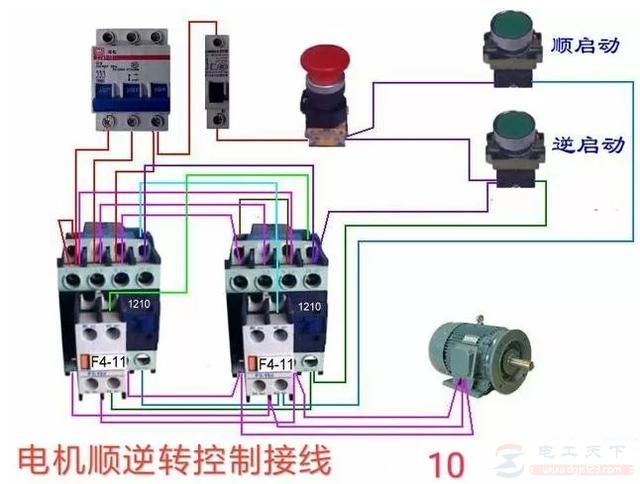

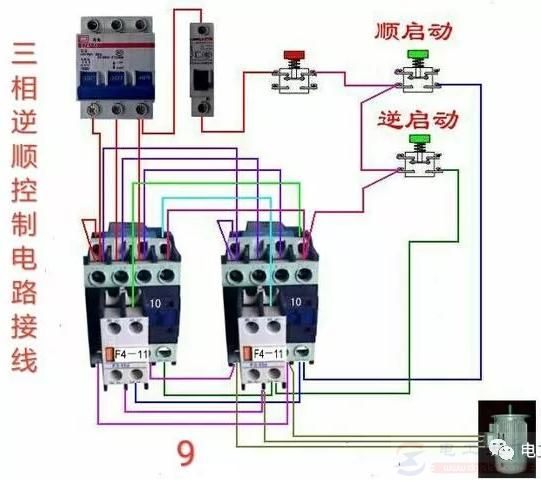

三相电机逆顺转控制电路接线图,如下:
以下是实物接线图:
