交流接触器外形与结构图例

有关交流接触器的外形与结构，接触器主要由电磁机构、触头系统、灭弧装置及辅助部件等组成，并介绍了交流接触器的符号表示方法。

交流接触器的外形结构

交流接触器种类很多，比如国产的CJ0及CJ10等系列，进口的B系列、真空接触器CJK1系列等，如图1。

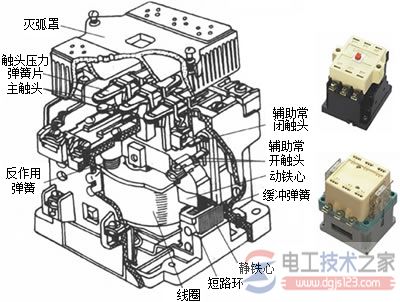

以CJ0系列为例，其结构如图，它主要由电磁机构、触头系统、灭弧装置及辅助部件等组成。

图1：交流接触器

图2：CJ0-20系列交流接触器外形及结构

图3：交流接触器符号 （交流接触器的图形与文字符号）

由于交流接触器中包含不止一种功能结构，因此其在电路原理图中用多种功能结构的图形符号结合文字符号表示一个交流接触器，如图3。

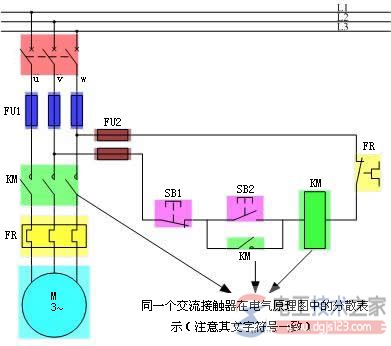

在本文的电气原理图中，为了对同一原理图中，符号分散的器件（如接触器）加以归类，通常用同一种颜色表示这些同一器件的分散功能结构，并按规定标注同一文字符号。

对于按钮、熔断器等同类器件，也标示为同种颜色，但因为是不同器件，所以用不同的文字符号标注，如图4。

图4：原理图中的颜色区分表示方法
