交流接触器的结构组成与功能说明

有关交流接触器的结构组成，包括电磁机构、触点系统、灭弧系统、反力装置、支架和底座等部分，以及交流接触器的工作原理与图形文字符号，供大家参考。

交流接触器的结构组成

一、接触器的结构

以交流接触器为例，它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：

1、电磁机构

电磁机构的组成：由电磁线圈、铁心和衔铁组成。电磁机构的功能：操作触点的闭合和断开。

2、触点系统

触点是接触器的执行元件，用来接通或断开被控制电路。

触点系统包括主触点和辅助触点。

1）主触点：用在通断电流较大的主电路中。

2）辅助触点：用于接通或断开控制电路，只能通过较小的电流。按其原始状态可分为常开触点和常闭触点。触点系统包括主触点和辅助触点。

3）常开触点：原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点；

4）常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点（线圈断电后所有触点复原）。

3、灭弧系统

容量在10A以上的接触器都有灭弧装置，常采用纵缝灭弧罩及栅片灭弧装置。

4、反力装置

包括弹簧、传动机构、接线柱及外壳等。

5、支架和底座

用于接触器的固定和安装。

二、交流接触器的工作原理：

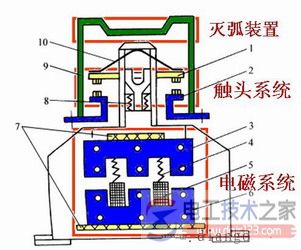

图1 交流接触器结构示意图

1-动触头 2-静触头 3-衔铁 4-弹簧 5-线圈

6-铁心 7-垫毡 8-触头弹簧 9-灭弧罩 10-触头压力弹簧

线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消失，触头恢复常态。为防止铁心振动，需加短路环。

三、接触器的图形与文字符号

图2接触器的图形符号与文字符号
