电动机保护器电路接线方式图解

作者:老电工时间:2020-02-08 10:59:15

电动机保护器电路接线方式

原文标题:电动机保护器接线方法

将电动机主电路A、B、C相电源线分别接到A、B、C相电流互感器一次的接线端;将电动机保护器的L、N接线端子接到AC 220V电源上;将电动机保护器的O11、O12接线端子串接于电动机控制接触器线圈回路中;用导线分别将IA1、IA2、IB1、IB2、IC1、IC2接到A、B、C相电流互感器二次接线端子;将要检测的电压接到V1、V2接线端子。

DO1-DO8、DI1,连接继电器、开关电气原理如“AMDP-X/F531 系列电动机保护器DO连接继电器电气原理图”所示;连接plc电气原理如“AMDP-X/F531 系列电动机保护器DO连接PLC电气原理图”所示。

注意,电动机运行时,连接主单元和电流互感器二次接线端子的IA1、IA2、IB1、IB2、IC1、IC2导线是不许断开的。

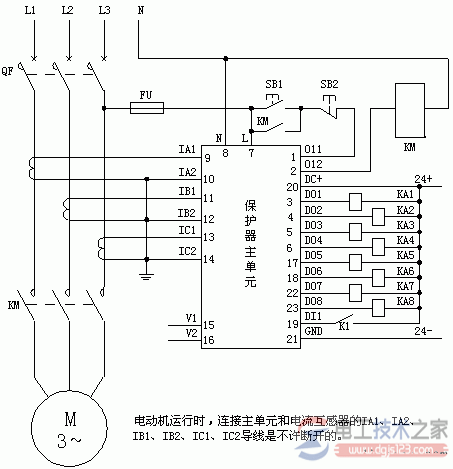

在“AMDP-X/F531 系列电动机保护器DO连接继电器电气原理图”中,KA1-KA8是连接DO1-DO8的继电器线圈,每个线圈的电阻应大于300Ω,由于DO1-DO8内部已有续流二极管,所以KA1-KA8不用再接续流二极管。DC+、GND是外部为电动机保护器DI、DO提供的DC 24V的正、负极接线端子。K1是清除故障状态开关接点,当电动机发生故障后,K1闭合一下再断开,就可清除电动机保护器保持的故障状态,电动机可重新起动。

在“AMDP-X/F531 系列电动机保护器DO连接PLC电气原理图”中,电动机保护器的DO1-DO8连接PLC输入模块的DI1-DI8通道,电动机保护器的DI1连接PLC输出模块的DO1通道,PLC输入模块DI1-DI8的公共端子COM1连接DC 24V的正极,PLC输出模块DO1的公共端子COM2连接DC 24V的负极。

PLC输出模块的DO1,平时应输出低电平,对电动机保护器的DI1没有影响,当电动机发生故障后,DO1输出高电平再输出低电平(正脉冲)清除电动机保护器故障状态,电动机可重新起动。

电动机保护器的DO1-DO8在电动机没有故障时,输出高电平,PLC 输入模块的DI1-DI8没有故障信号输入,当电动机发生接地、短路、缺相、堵转/过载/电流不平衡、过压、欠压故障时,对应的故障类型输出信号(DO1-DO6中的1个)及故障预警输出信号DO7输出低电平,PLC输入模块的DI1-DI6有对应的故障信号输入、DI7输入故障预警信号,当故障持续到设定的报警时间,故障报警输出信号DO8输出低电平,PLC输入模块的DI8输入故障报警信号。

电动机保护器电路接线方式电动机保护器电路接线方式
AMDP-X/F531 系列电动机保护器DO连接继电器电气原理图 AMDP-X/F531 系列电动机保护器DO连接PLC电气原理图
