三相异步电动机定子绕组的检查方法图解

作者:老电工时间:2019-11-24 07:48:38

有关三相异步电动机定子绕组的首尾端判别方法,用万用表检查,判断各相绕组的两个出线端,判断首尾端,也可以用低压交流电源法,判断异步电动机定子绕组的首尾端。

三相异步电动机定子绕组的检查方法

1、用万用表检查方法之一

三相异步电动机定子绕组

图1万用表检查方法之一

①判断各相绕组的两个出线端。

用万用表电阻档分清三相绕组各相的两个线头,并进行假设编号。按图1-1的方法接线。

②判断首尾端。

注视万用表(微安档)指针摆动的方向,合上开关瞬间,若指针摆向大于0的一边,则接电池正极的线头与万用表负极所接的线头同为首端或尾端。如指针反向摆动,则接电池正极的线头与万用表正极所接的线头同为首端或尾端。

③再将电池和开关接另一相两个线头,进行测试,就可正确判别各相的首尾端。

2、用万用表检查方法之二

①判断各相绕组的两个出线端。

用万用表电阻档分清三相绕组各相的两个线头。

②给各相绕组假设编号为U1、U2、V1、V2和W1、W2。

③按图1-2接线,判断首尾端。用手转动电动机转子,如万用表(微安档)指针不动,则证明假设的编号是正确的,若指针有偏转,说明其中有一相首尾端假设编号不对,应逐相对调重测,直至正确为止。

三相异步电动机定子绕组

图2 万用表检查方法之二

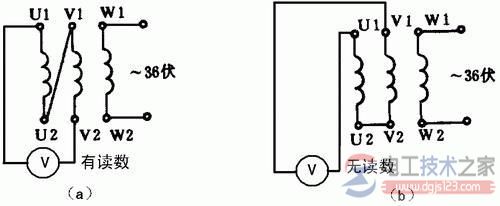

3、低压交流电源法

三相异步电动机定子绕组

①判断各相绕组的两个出线端。用万用表电阻档分清三相绕组各相的两个线头,并进行假设编号。

②按图1-3接线。把其中任意两相绕组串联后再与电压表或万用表的交流电压档连接,第三相绕组与36V低压交流电源接通。

③判断首尾端。通电后,若电压表无读数,说明连在一起的两个线头同为首端或尾端。电压表有读数,连在一起的两个线头中一个是首端,另一个是尾端,任定一端为已知首端,同法可定第三相的首尾端。

图3 低压交流电源法 3.接线按三相异步电动机铭牌规定接线,并加接接地保护线。

四、实训注意事项

1.测量三相异步电动机绝缘电阻时,绝对不允许设备带电时用兆欧表测绝缘电阻;测量完毕,应对设备进行放电,否则容易引起触电事故。

2.兆欧表未停止转动之前,禁止用手触及设备的测量部分或兆欧表接线柱。拆线时,也不可触及引线的裸漏部分。

分清头尾后,按下图接线。

三相异步电动机定子绕组
