三菱plc计数器C的类型与功能说明

可编程控制器的计数器共有两种：内部信号计数器和高速计数器。内部信号计数器有分为两种：16位递加计数器和32位增减计数器。

1、16位递加计数器
设定值位1～32767。其中，C0～C99共100点是通用型，C100～C199共100点是断电保持型。下图表示了递加计数器的动作过程。

2、32位增减计数器

设定值为－2147483648～＋2147483647，其中C200～C219共20点是通用型，C220～C234共15点为断电保持型计数器。

32位双向计数器是递加型还是递减型计数由特殊辅助继电器M8200～M8234设定。特殊辅助继电器接通时（置1）时，为递减计数；特殊辅助继电器断开（置0）时，为递加计数。

可直接用常数K或间接用数据寄存器D的内容作为设定值。间接设定时，要用器件号紧连在一起的两个数据寄存器。

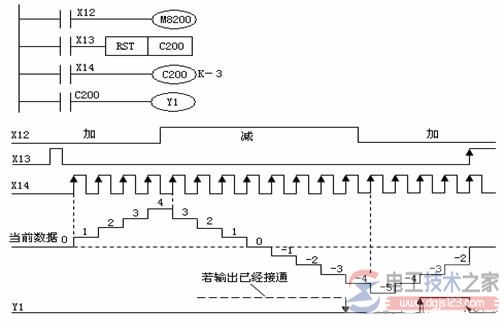

如图，用X14作为计数输入，驱动C200计数器线圈进行计数操作。

当计数器的当前值由－4到－3（增大）时，其接点接通（置1）；当计数器的当前值由－3到－4（减小）时，其接点断开（置0）。
