一、三菱FX2N-1HC高速计数模块

三菱PLC中普通的计数器由于受到扫描周期的限制，其最高的工作频率不高，一般仅有几十KHZ，而在工业应用中有时超过这个工作频率。

高速计数模块就是为了满足这一要求，它可达到对几十K以上，甚至MHZ的脉冲计数。

FX2N内部设有高速计数器，系统还配有FX2N-1HC高速计数器模块，可作为2相50KHZ一通道的高速计数，通过PLC的指令或外部输入可进行计数器的复位或启动。

二、三菱FX2N-1HC高速计数模块特点：

1、硬件高速计数模块是2相50Hz的高速计数器。它是FX2N，FX2NC系列三菱PLC的一个特殊功能模块。FX2N-1HC的计数速度比PLC的内置高速计数器(2相30Hz,1相60Hz)的计数速度高，而且它可直接进行比较和输出。

2、各种计数器模式可用PLC命令进行选择，如1相或2相,16位或32位模式。只有这引起模式参数设定之后，FX2N-1HC单元才能运行。

3、输入信号源必须是1或2相编码器。可使用5V，12V或24V电源。也可使用初始值设置命令输入(PRESET)和计数禁止命令输入(DISABLE)

4、FX2N-1HC有两个输出。当计数器值与输出比较值一致进，输出设置为ON。输出晶体管被单独隔离，以允许泄漏或源连接方法。

5、FX2N-1HC和FX2N系列plc之间的数据传输是通过缓冲存储器交换进行的。fx2n-1hc有32个缓冲存储器(每个为16位)。6 fx2n-1hc占用fx2n，fx2nc扩展总线上的8个i/o点。这8个点可输入或输出进行分配。

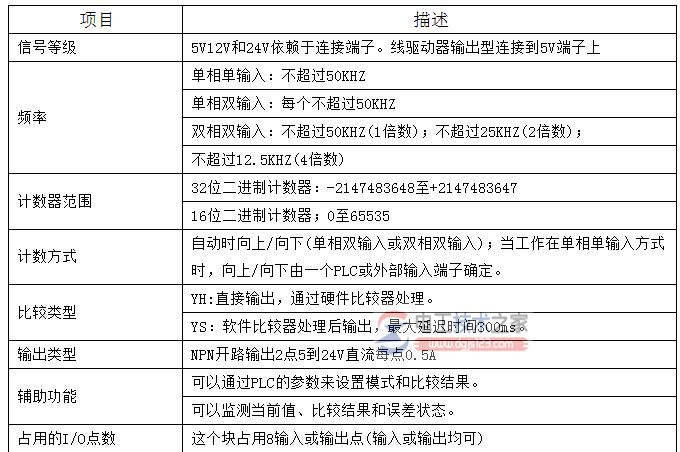

三、三菱FX2N-1HC高速计数模块性能指标：

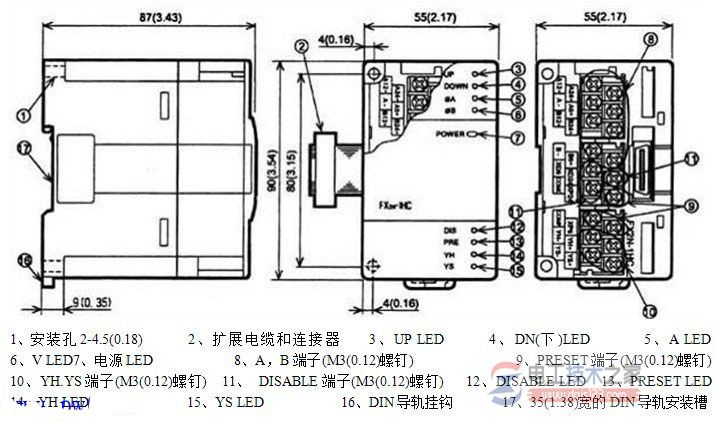

四、三菱FX2N-1HC高速计数模块结构说明：
