【三菱plc程序编写技巧指南】

如何编写三菱plc程序，在程序编写中有哪些注意事项，一起来了解下。

三菱plc编程软件的特点，可以按不同的控制对象分类编写在同一段程序中，这样做使程序结构更清晰，便于程序交流。

以下示例程序中，根据控制回路的不同，把程序分为报警回路，指示回路，变频器控制回路，通讯回路和保护回路等几个回路程序，这样做虽然程序仍是顺序执行，但由于把相同控制对象的有关程序放在同一段程序中，更便于阅读和交流。

建立分类程序的方法很简单。首先只要随便右键单击其中的任一项目，再弹出的窗口中选择“新建”，如下图所示：

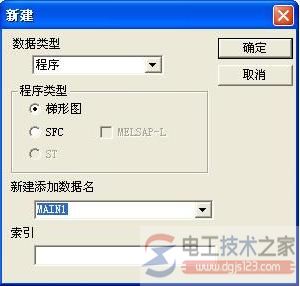

在弹出的“新建”窗口中再选择程序类型，数据名和索引就可以了，如下图所示：

在写新的程序（哪怕就只有一个MAIN项目）或在原程序中添加新的程序项目时要注意，并不是把新的程序项目下载到PLC中就完事了。如果单纯这样做的话，在CPU中虽然存在新项目程序，但PLC并不扫描执行该段程序，当然，该段程序也就不会有任何输出了（监控该程序时，PLC的输入还是能监控到的），在该段程序中可能就会出现如下图所示的现象，虽然都有输入了，但输出线圈并没有动作，可能就会有点儿不可理解了。

解决办法：把新添加的程序项目引入到PLC的扫描过程中去。具体方法如下：

1、双击PLC项目管理器中“PLC参数”。
