西门子plc与传动系统皮带机应用案例

一、项目背景
辽宁鞍山鞍千皮带输送项目共分两期，其中一期为曲线胶带机，皮带全长1500m,设计速度2.5m/s;二期共两条皮带，其中2#皮带全长440m,设计速度2.5m/s，4#皮带全长1600m,设计速度2.5m/s.

二、解决方案

根据皮带的特点，一期曲线皮带全长1500m,采用两台西门子1LA8系列400KW电机，两台电机均在皮带头部，因此主回路采用500KW整流加逆变形式控制，PLC采用S7-300系列，上位用TP270;二期2#皮带全长440m,用一台西门子1LA8系列400KW电机，主回路采用500KW整流加逆变形式控制，4#皮带全长1500m，共用三台西门子1LA8系列400KW电机，其中两台电机同轴，三台电机均在皮带头部，因此主回路采用三台6SE70系列400KW变频器做主从控制。

plc采用s7-300系列，2#、4#皮带共用一台上位机，用wincc作监控。

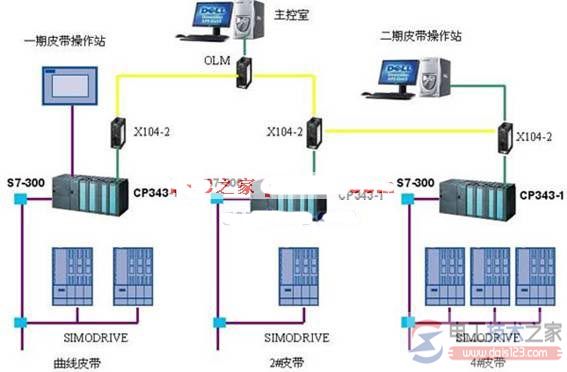

如图：
