西门子s7-200实现闪光电路的例子

s7-200闪光电路实例

功能要求：当按下启动按钮后，在两秒钟内有一秒亮有一秒灭，如此反复，灯一闪一闪发光。

1、程序设计

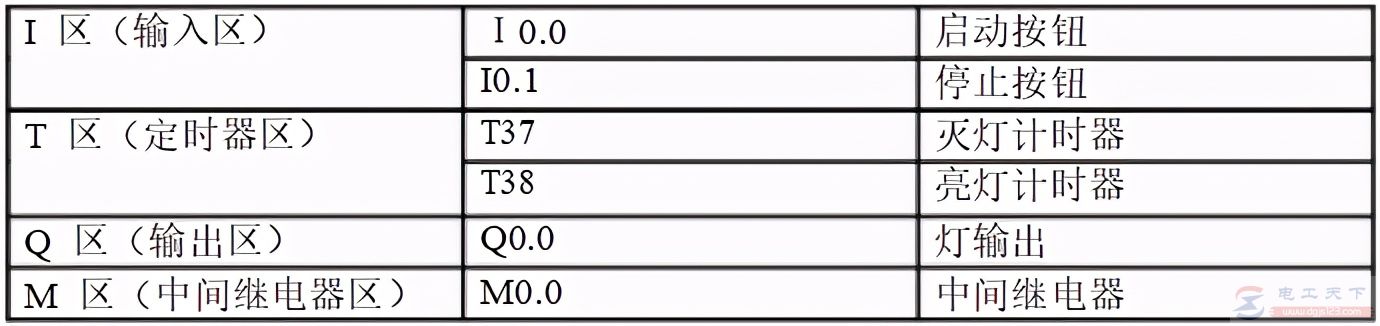

图1：I/O分配表

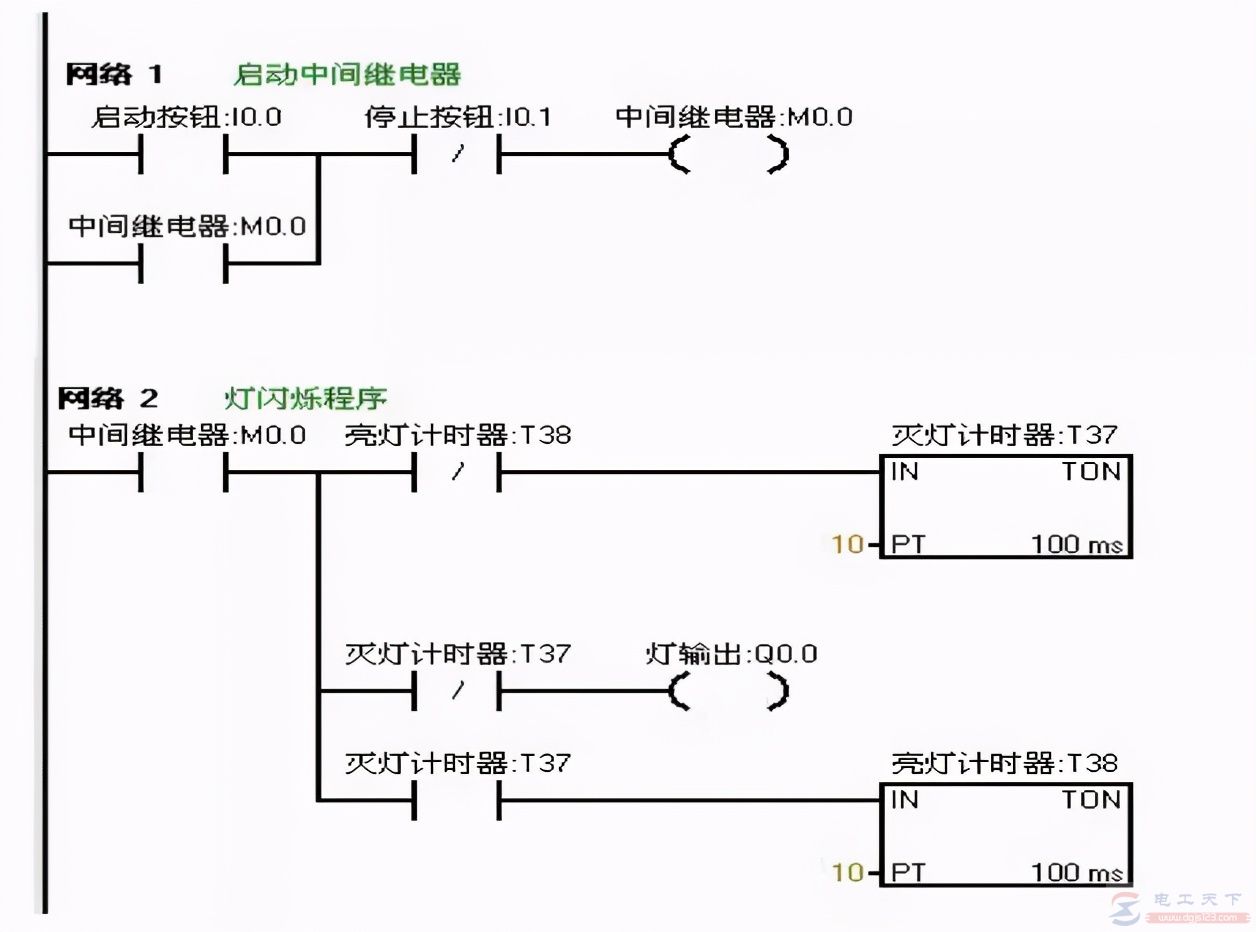

图2：梯形图程序

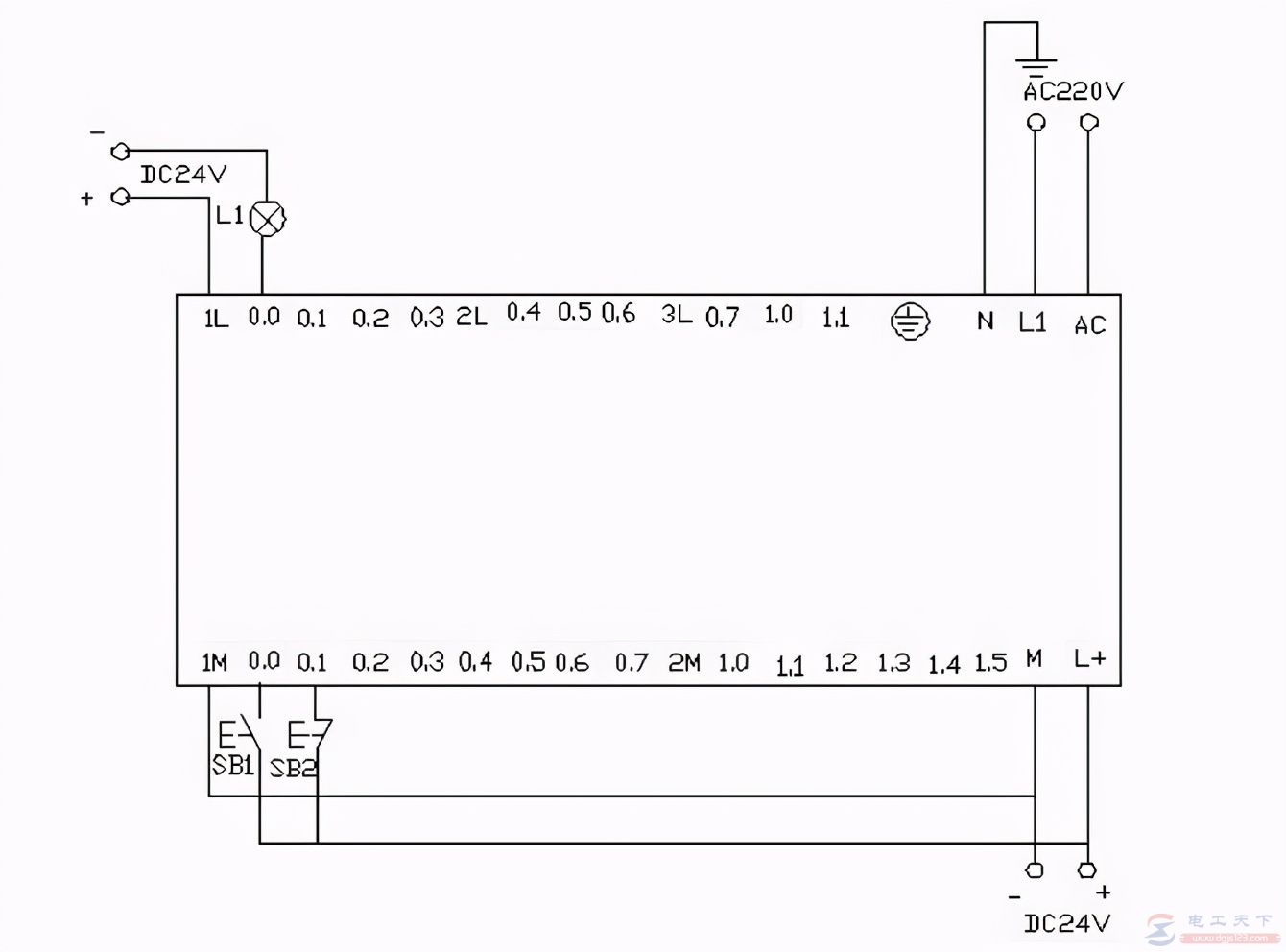

图3：PLC接线图

2、程序调试与结果分析

把程序下载到西门子s7-200PLC中进行调试，观察运行结果和实验要求是否相同。

在线控制面板进行调试，当按下在线控制面板上的I0.0f（即 I0.0 接通）此时Q0.0有输出，Q0.0所接负载灯就亮，同时启动定时器T37开始计时， 当计时一秒后因T37动作，其常闭触点断开，所以Q0.0无输出，所接负载灯灭。

灯灭的同时启动定时器 T38，T38 计时一秒后，把串联在定时器T37的常闭触点 断开，所以T37复位，T37常闭触点恢复常闭。此时Q0.0又有输出，所接负载灯又亮。

如此，输出Q0.0上所接的负载灯以接通一秒，断开一秒频率不停地闪烁，直到按下在线控制面板上的 I0.1f(即I0.1接通)，闪光电路不再继续工作。

如果需要改变灯闪烁的频率，只改变定时器的时间即可达到要求。
