【图】西门子s7-300 plc二大温度模块的功能

西门子s7-300 plc二大温度模块(SM331热电阻模块、SM331热电偶模块)

1、SM331热电阻模块

图1，为热电阻(如Ptl00)与输入模块的4线连接回路示意图。通过端IC+和IC－将恒定电流送到电阻型温度计或电阻，通过M+和M－端子测得在电阻型温度计或电阻上产生的电压，4线回路可以获得很高的测量精度。如果接成2线或3线回路，则必须在M+和IC+之间以及在M－和IC－之间插入跨接线，不过这将降低测量结果的精度。


图1 热电阻(如Ptl00)与输入模块的4线连接回路示意图

2、SM331热电偶模块

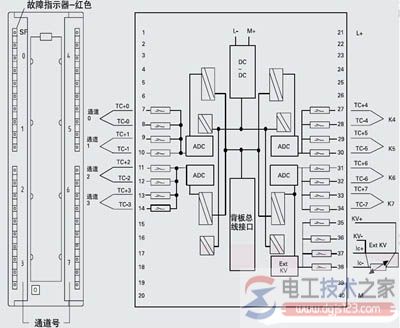

图2，为热电偶接线示意，共可以接8路，包括B、E、J、K、L、N、R、S、T、U等，可以对特性曲线线性化进行参数设置。

热电偶的温度补偿有四种方式：可设置参数；用补偿盒进行外部温度补偿；用Pt100进行外部温度补偿；进行内部温度补偿。


图2  热电偶接线

备注：大中型plc的温度模块大大增强了系统用于温度测量和控制的能力，对于有温度测控要求的场合，无需昂贵的热电偶和热电阻变送器，用户通过配置温度模块就可以完成复杂的控制过程。
