西门子plc基本指令编程练习控制面板

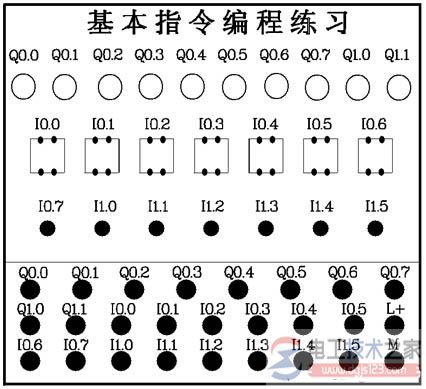

基本指令编程练习的控制面板，如下图：


上图中下面三排接线孔，通过防转叠插锁紧线与plc的主机相应的输入输出插孔相接。Ix为输入点，Qx为输出点。

上图中中间两排I0.0～I.1.5为输入按键，模拟开关量的输入。

上一排Q0.0～Q1.1是LED指示灯，接继电器输出用以模拟输出负载的通与断。
